Der HX520AL im Einsatz bei Bau-Rec Bohländer
Die Bau-Rec Bohländer GbR, geführt von Torsten und Olaf Bohländer, ist seit zehn Jahren in der Gewinnung tätig und betreibt einen Steinbruch in Bad Endbach Dernbach bei Marburg. Dort wird Diabas abgebaut. Ein zentrales Gerät ist der 52-Tonnen-Bagger Hyundai HX520AL.

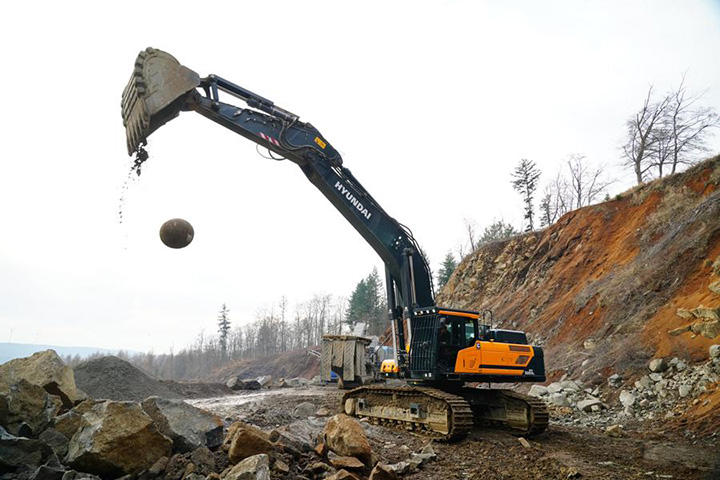

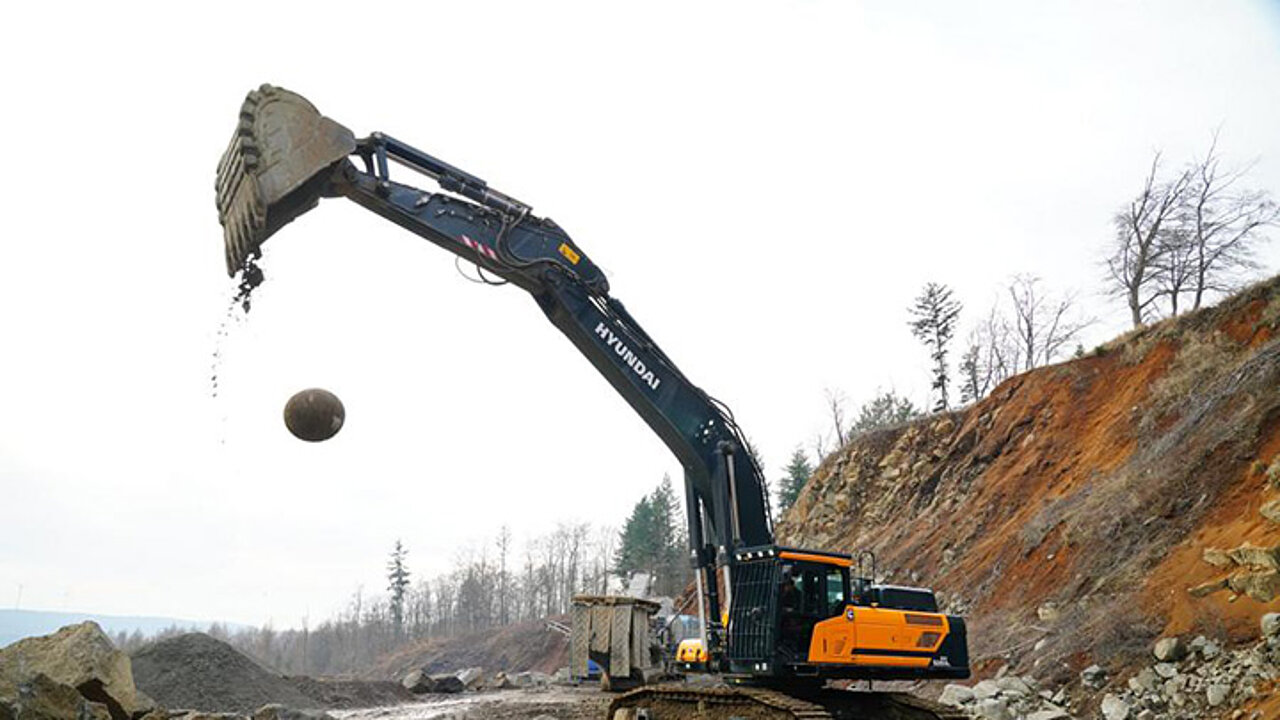

Nach Sprengungen kommt der Großbagger zum Einsatz. Er zerkleinert Übergrößen und beschickt den Mobilbrecher. Die gewonnenen Körnungen werden anschließend auf der unteren Steinbruchsohle mittels Radlader auf LKW verladen.
Der Bagger wurde mit einem gepanzerten 3,5 m³ Löffel ausgestattet, der dem abrasiven Material standhält. Nils Bohländer, der den Bagger bedient, äußerte sich zur Anschaffung:
Wir haben den Bagger auf der Steinexpo gesehen und uns vorführen lassen. Stahlbau und das Gewichtsverhältnis Ober-/Unterwagen sowie die feinfühlige Hydraulik haben mich überzeugt.
Zur Steinbruchausrüstung gehören 600-mm-Zweistegbodenplatten, Zylinderschutz für Kolbenstangen, Frontschutzgitter und eine Zentralschmierung. Die Entscheidung für den HX520AL fiel aufgrund des Bedarfs an einem leistungsstärkeren Ladegerät mit größerer Ausladung. Die Kombination aus Monoblock und 3,40-m-Stiel erfüllt die Anforderungen der Bau-Rec Bohländer GbR.
Merkmale der HX-Hydraulikbagger-Serie
Die Hyundai HX-Kettenbaggerserie umfasst Modelle mit Einsatzgewichten von 12 bis 52 Tonnen und ist für Tiefbau, Abbruch und Gewinnung konzipiert. Zu den Ausstattungsmerkmalen zählen:
- ÖKO-Anzeige
- Cummins-Motor Stufe V ohne Abgasrückführung (AGR)
- Verbesserte variable Leistungssteuerung
- Vorwählbare Volumenstromregelung für Anbaugeräte
- Neues Kühlsystem mit höherem Luftdurchsatz
- Großer Lufteinlass mit Gitterabdeckung
- Optionales Rundumsichtsystem AAVM (Advanced Around View Monitoring)
- Strapazierfähiges Kühlmodul
- Verschleißfeste Bolzen, Buchsen und Polymerscheiben
- Intelligentes Kontrollsystem
- Proportionale Zusatzhydraulik
- Einfacher Zugang zur DEF/AdBlue-Versorgung
- Optionales Maschinenmanagementsystem HiMate
- Optionale Schwenksperre
- Optionale Feinsteuerung Schwenken
- Verbesserte Nachhaltigkeit
- Moderner Antriebsstrang mit Komponenten namhafter Hersteller (Cummins, ZF, Rexroth)
Der Fahrer kann über einen 8-Zoll-Touchscreen verschiedene Parameter einstellen. Neben Anzeigen und Schaltern sind viele Einstellungen über Schieberegler möglich. Unter dem Display befinden sich 18 konventionelle Tasten für Funktionen wie Zentralschmierung, Standgas und Arbeitsscheinwerfer.
Vier Arbeitsmodi (ECO, Standard, Power und User) sind hinterlegt und per Knopfdruck wählbar. Eine Bibliothek ermöglicht die Speicherung von Ölmenge und -druck für bis zu 20 Anbaugeräte. Die EPPR-Funktion (Electronic Proportional Pressure Reduce Valve) erlaubt die Steigerung der hydraulischen Förderleistung durch Zusammenschalten von zwei Pumpen für leistungshungrige Anbaugeräte. Diese Konfigurationsdaten werden im Hyundai-System gespeichert, was besonders im Abbruch bei häufigem Wechsel zwischen Anbaugeräten wie Hammer, Schere, Pulverisierer und Sortierlöffel relevant ist.
Sicherheitsmerkmale umfassen eine serienmäßige Rückfahrkamera. Optional ist das System AAVM (Advanced Around View Monitoring) erhältlich, das eine 360-Grad-Rundumsicht auf dem Display darstellt, basierend auf vier Kameras. Das Überwachungssystem IMOD (Intelligent Moving Objects Detection) erkennt bewegliche Objekte um den Bagger und visualisiert diese auf dem Touchscreen.
Hyundai fertigt mittlerweile viele Komponenten wie Fahr- und Schwenkmotoren selbst, was eine verbesserte Integration in das Hydrauliksystem ermöglicht.
Technische Daten des HX520AL
- Modell: HX520AL
- Motor: Cummins X12
- Max. Bruttoleistung: 298 kW
- Einsatzgewicht: 52.480 kg
- Maximale Grabtiefe: 11.870 mm
- Monoblock: 7.060/9.000 mm
- Löffelstiellänge: 2.560 bis 6.000 mm
