Effizienter Antrieb für kompakte Arbeitsbühnen

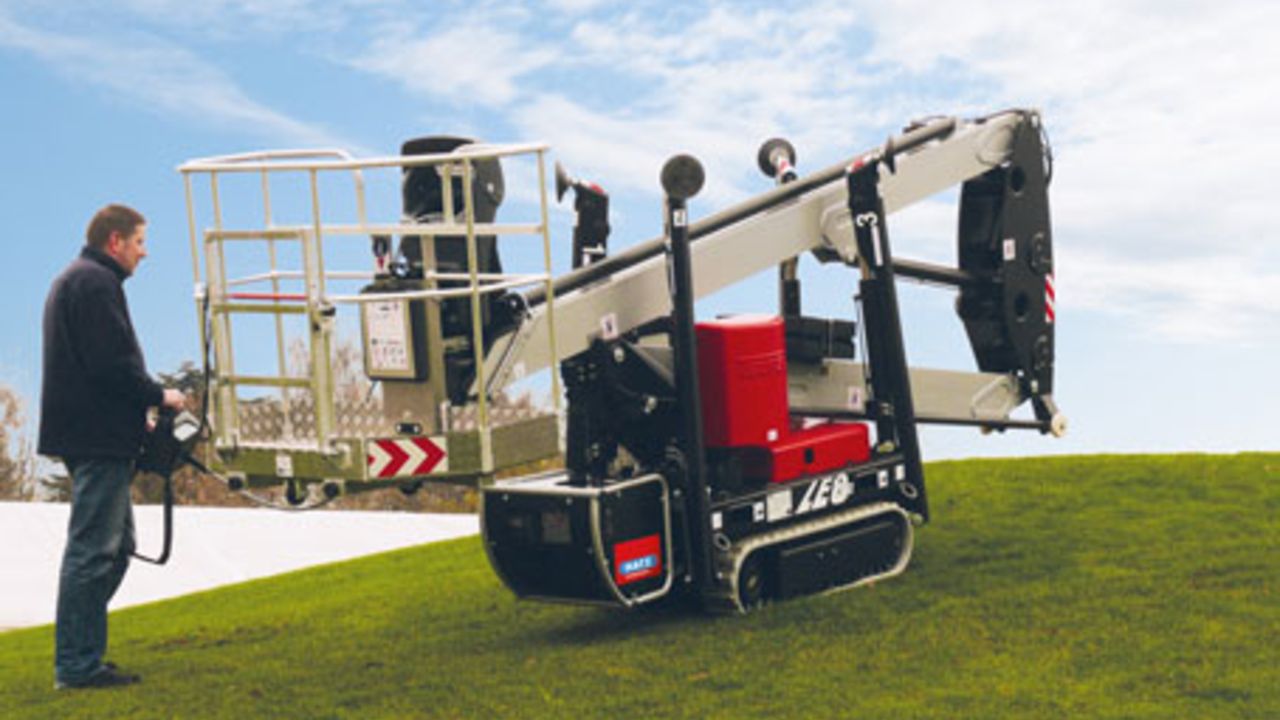

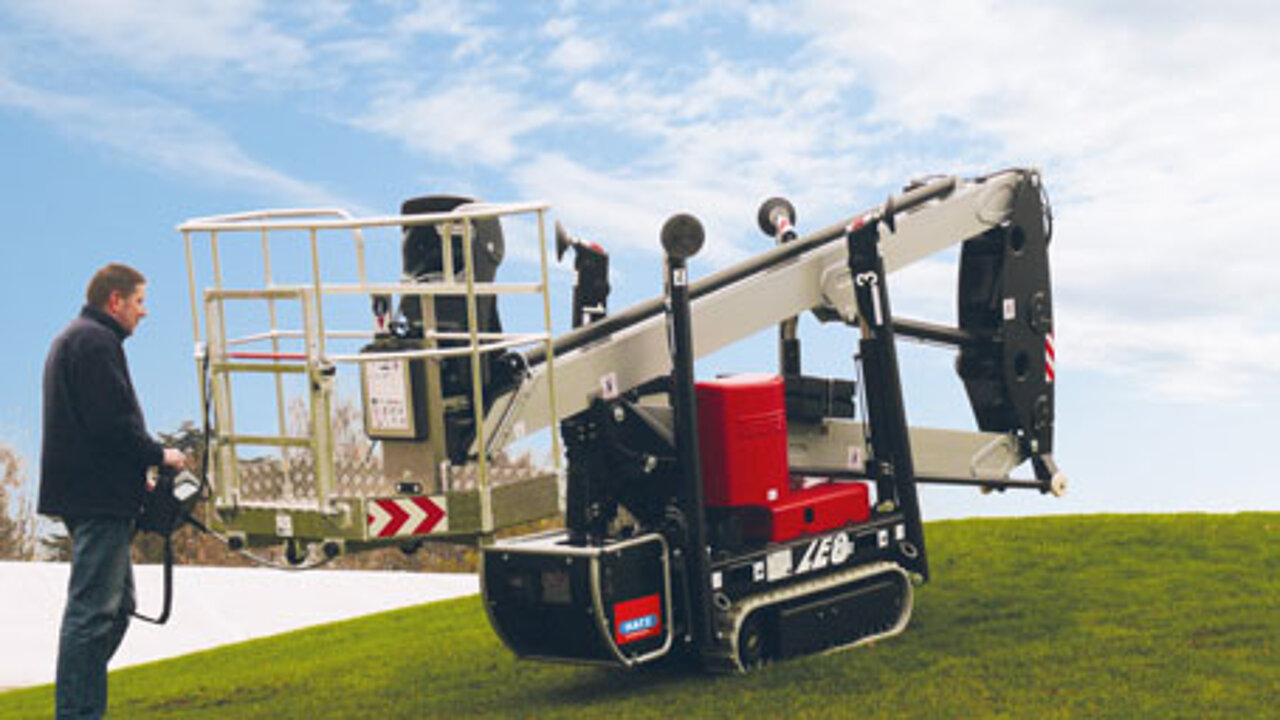

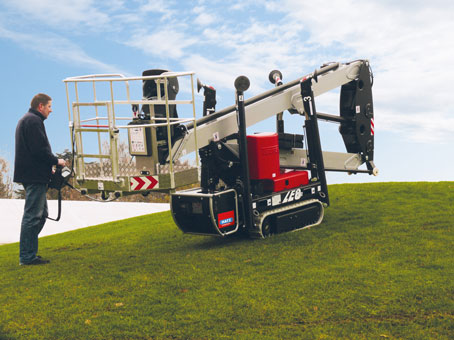

Die Arbeitsbühne LEO 15GT der Teupen GmbH, Gronau, wird von einem Hatz Diesel 1B30 angetrieben. Diese Arbeitsbühne erreicht eine maximale Arbeitshöhe von 14,70 m und bewegt sich auf abriebfesten Gummiketten. Der luftgekühlte Einzylinder-Viertakt-Dieselmotor leistet 5,4 kW (7,3 PS).
Der Hatz 1B30 ist für das modulare Antriebskonzept von Teupen konzipiert. Der Motor wird in ein passendes Gestängemodul integriert, das anschließend an die Arbeitsbühne montiert wird. Dies erhöht die Effizienz in der Fertigung der Arbeitsbühnen. Die kompakten Einbaumaße des Hatz Motors, mit einer Breite von maximal 37 cm und einer Höhe von 43,1 cm, sind hierbei vorteilhaft. Diese Maße werden durch den stehenden Zylinder und das patentierte SCS (Single Cam System) ermöglicht. Das SCS steuert die Einspritzpumpe und die beiden Ventile über einen Nocken und Schlepphebel. Mit einem Gewicht von 35 kg ist der Motor zudem leicht.
Im Garten- und Landschaftsbau, wo der LEO 15GT häufig eingesetzt wird, profitieren Anwender von der Zugänglichkeit der Wartungspunkte. Diese sind auf einer Seite des Motors angeordnet, was die Wartung vereinfacht. Die Robustheit der Hatz Motoren trägt zur Langlebigkeit bei, insbesondere bei anspruchsvollen Einsätzen. Eine Basis dafür bilden das Kurbelgehäuse aus Leichtmetalldruckguss, die geschmiedete Kurbelwelle und eine Druckumlaufschmierung mit Feinfilter im Hauptstrom.
Schmale Bauweise und Vielseitigkeit
Teupen legt Wert auf die Konstruktion schmaler Arbeitsbühnen. Der LEO 15GT weist eine Baubreite von 78 cm ohne Arbeitskorb auf. Dies ermöglicht den Zugang durch schmale Einfahrten, beispielsweise zu Atrien, Terminals, Kirchen, Hallen oder Museen. Das Fahrwerk ist optional mechanisch höhen- und breitenverstellbar, was die Standsicherheit und Geländegängigkeit verbessert.
Teupen produziert seit 1977 Arbeitsbühnen und verfügt über ein internationales Partner- und Niederlassungsnetz. Das Produktportfolio umfasst drei Arten von Arbeitsbühnen: auf Kettenlaufwerken, auf Lastkraftwagen und auf Anhängern, die Arbeitshöhen von bis zu 50 m erreichen. Hatz Motoren sind Teil des Motorenprogramms von Teupen. Die Zusammenarbeit zwischen den mittelständischen Unternehmen Teupen aus Gronau und Hatz Diesel aus Ruhstorf basiert auf der Bereitstellung von Motoren und technischem Know-how.
