Präzisionsarbeit für den Rasen: Krings Erdbau im Rheinenergiestadion
Die Hubert Krings & Söhne GmbH & Co.KG aus Wesseling hat im Kölner Rheinenergiestadion ein Feinplanum erstellt. Die Arbeiten umfassten die Ausbesserung von Teilen der Rasenfläche während der Sommerpause. Dabei kam die Trimble 3D UTS Steuerung von SITECH zum Einsatz.
Ein Sportplatz erfordert einen spezifisch konstruierten Untergrund, der auch unter Belastung und Witterungseinflüssen seine Eigenschaften behält. Im Rheinenergiestadion wurde eine Schwachstelle auf der Südseite vor dem Tor festgestellt, wo nach Regenfällen das Wasser nicht mehr ausreichend abfloss. Daher wurde entschieden, den Schichtenaufbau auf einer Fläche von etwa 2000 m² zu verbessern. Mit den Ausbesserungsarbeiten wurde die Firma Hubert Krings & Söhne von dem Generalunternehmer Grünbau aus Remagen beauftragt.

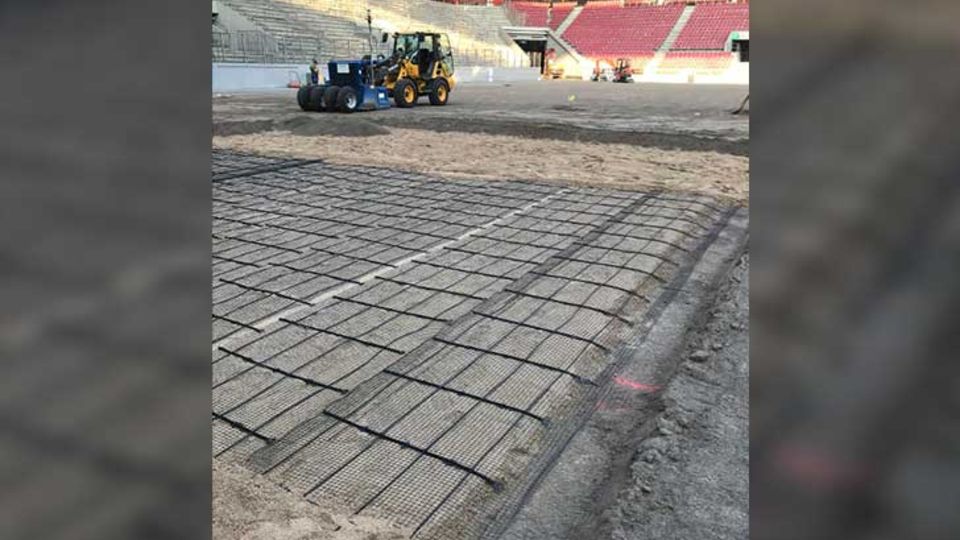

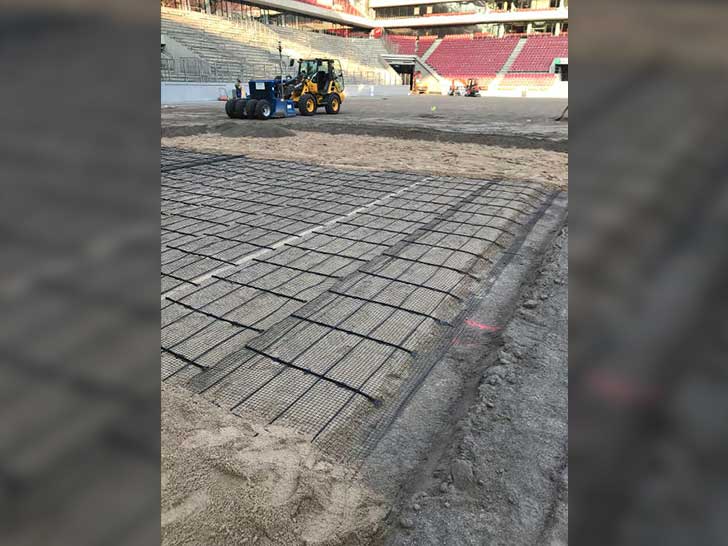

Das Unternehmen aus Wesseling ist auf die Erstellung von Feinplanum mittels Laser, UTS oder GPS spezialisiert, ebenso wie auf das Anlegen von Stell-, Park-, Gewerbeflächen und Fußballplätzen. Im Rheinenergiestadion wurde die betroffene Fläche in vier Schichten korrigiert. Zuerst erfolgte die Herstellung des Erdplanums, gefolgt vom Kiesplanum, in das die Firma Grünbau Drainageschlitze und -rohre verlegte. Darauf wurde ein weiteres Kiesplanum erstellt, das eine Fußbodenheizung aufnahm. Abschließend wurde eine Mutterbodensubstratschicht angelegt. Die Herausforderung bestand darin, das ausgebesserte Teilstück präzise in Höhe und Beschaffenheit in die Gesamtfläche zu integrieren.

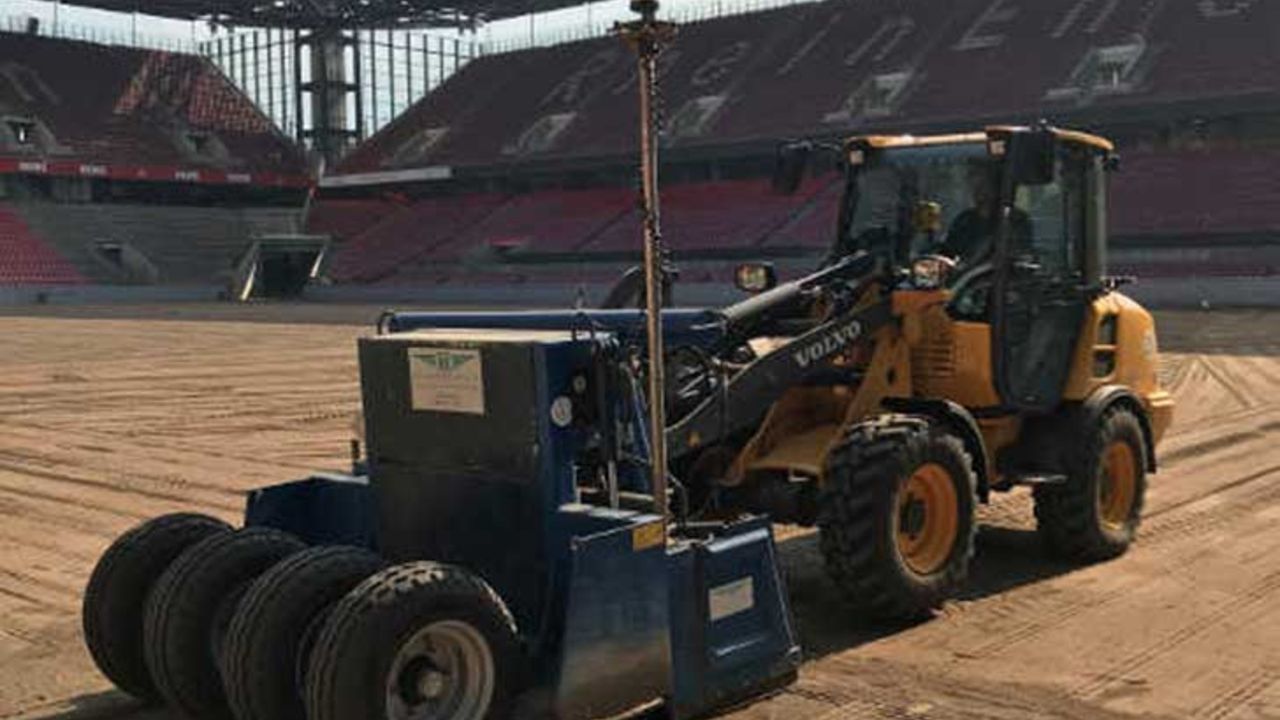

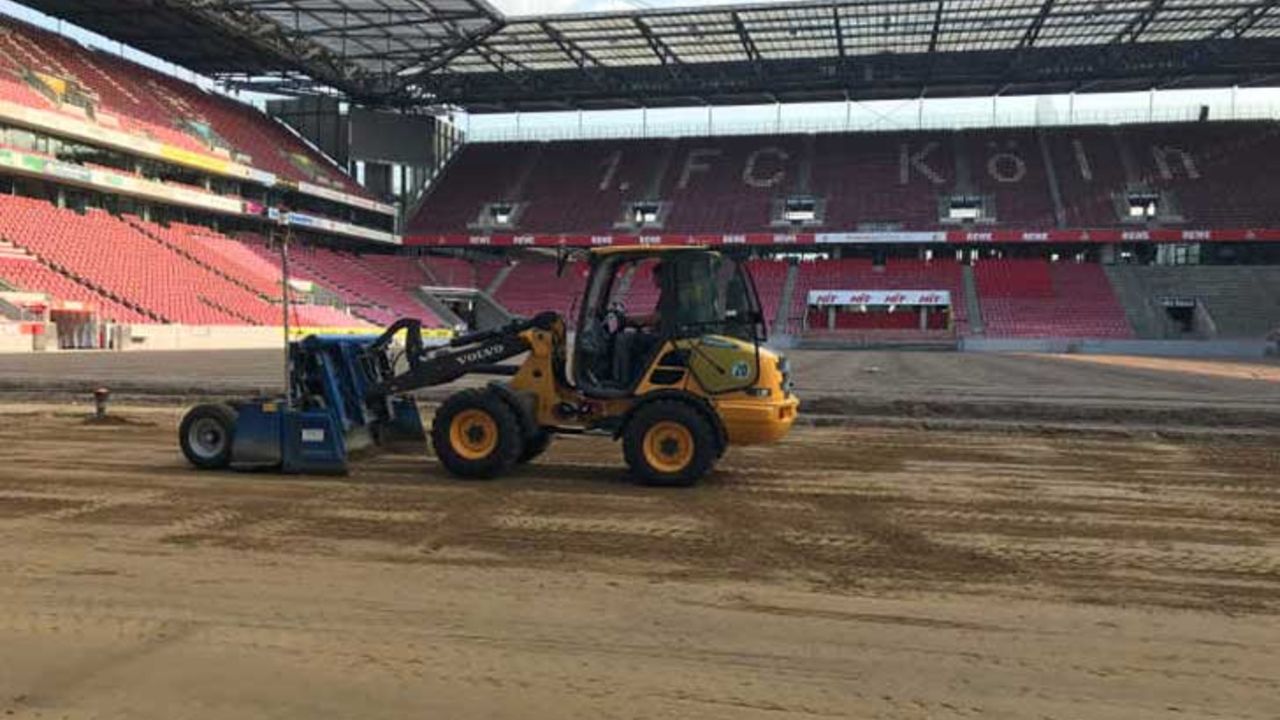

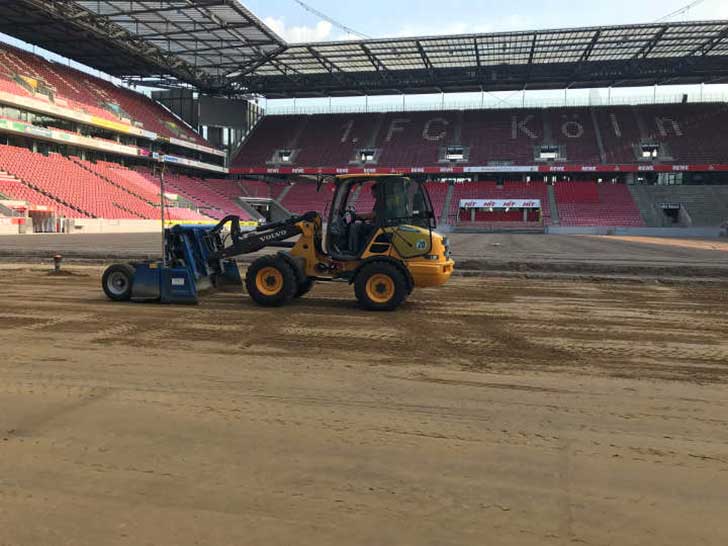

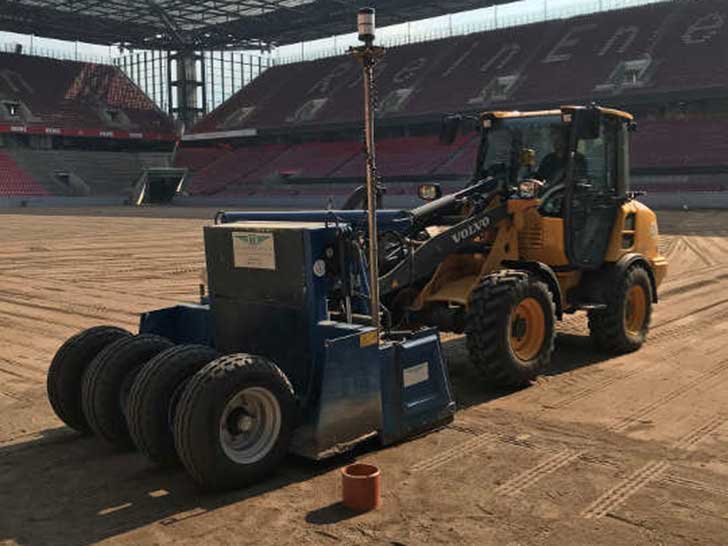

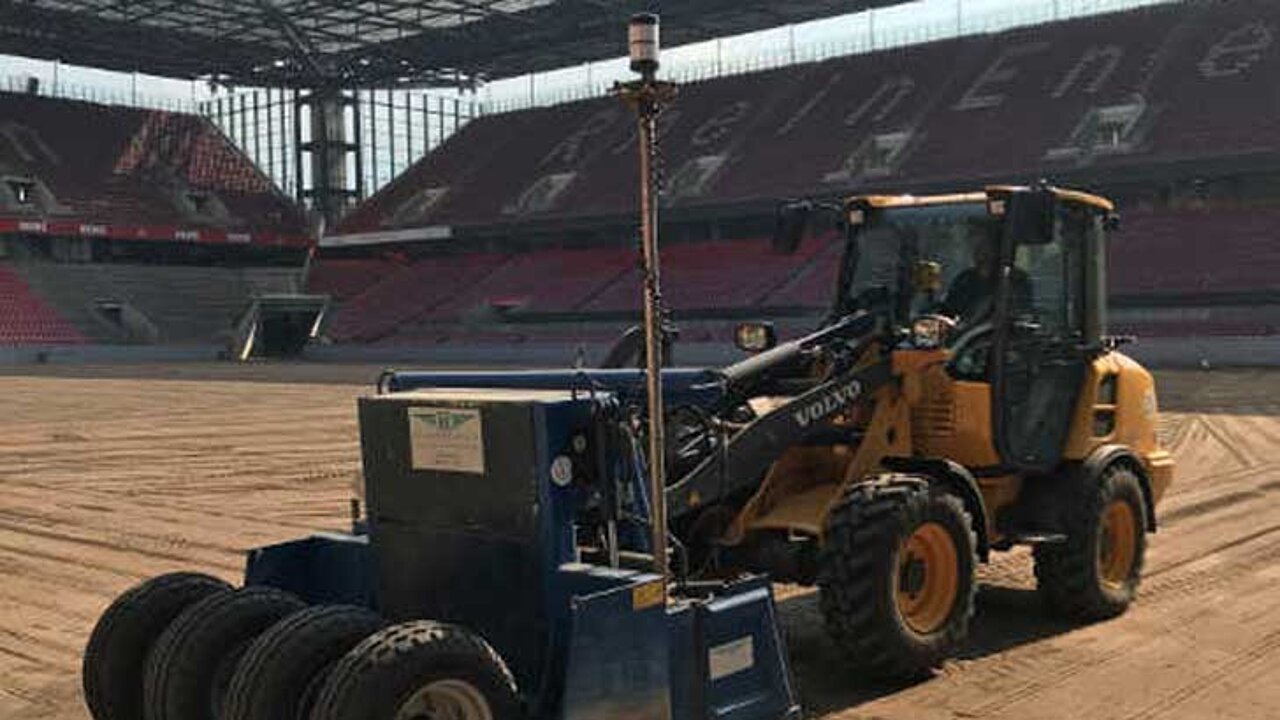

Aufgrund der verbauten Drainagen und der Bodenheizung konnte nur mit leichtem Gerät gearbeitet werden. Ein Radlader mit Planierschild und die 3D Steuerung von Trimble, eingerichtet von SITECH, erwiesen sich dabei als praxistauglich.
Hier haben sich unser Radlader mit Planierschild und die 3D Steuerung von Trimble, aufgebaut von der Firma SITECH, bestens geeignet und als überaus praxistauglich herausgestellt.

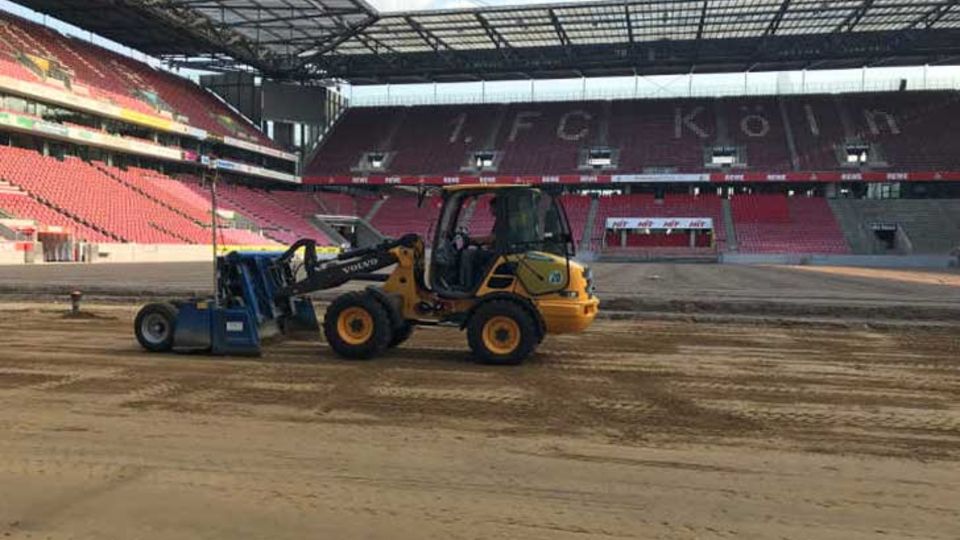

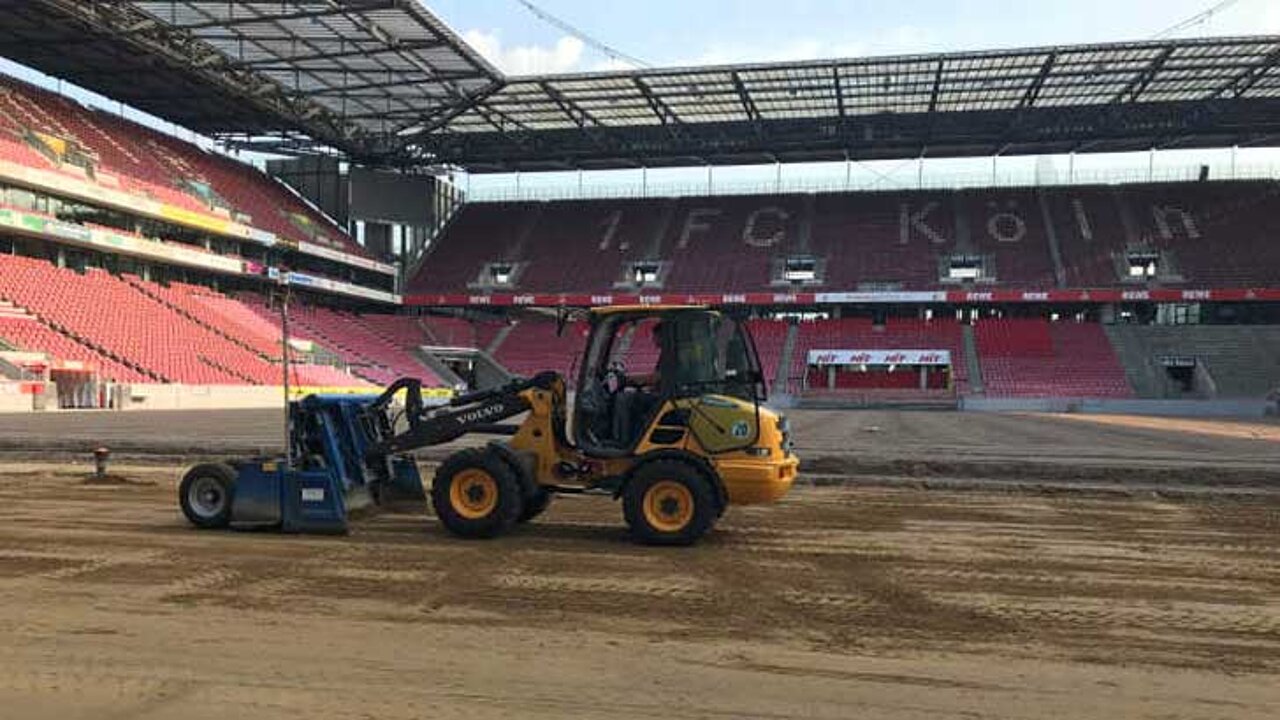

Die Arbeiten konnten umgehend beginnen, da mit der Trimble UTS Steuerung ein 3D Geländemodell direkt vom Fahrer erstellt und die Daten auf die Baumaschine übertragen wurden. Dies ermöglichte eine schnelle und qualitativ hochwertige Planie ohne Nacharbeiten. Optional kann der Radlader mit dem Trimble GCS900 3D Grade Control System mit Grade-Indikation ausgestattet werden. Dieses System nutzt zwei GNSS-Empfänger, Festkörperwinkelsensoren und eine Inertial Measurement Unit (IMU), um die 3D-Position des Planierschildes zu bestimmen.
Die Vernetzung der Maschinen mit den Plandaten versorgte den Fahrer kontinuierlich mit aktuellen Werten zum Baufortschritt und reduzierte den Aufwand für manuelle Kontrollmessungen. Die hohe Präzision und Qualität der Arbeit minimierte zudem Nacharbeiten, die Projektverzögerungen verursachen können.
Mit dem Einsatz von Lasern, GPS-Systemen und Tachymeter-Systemen UTS für feinere Anforderungen gelingt die Fertigstellung von allen anspruchsvollen Projekten im Garten-, Landschafts- und Sportplatzbau in wesentlich kürzerer Zeit.
Werner und Johannes Krings arbeiten seit 2012 mit der SITECH Deutschland GmbH zusammen und setzen deren Maschinensteuerungs-, Bauvermessungs- und Baustellenmanagementsysteme von Trimble ein. Die Zusammenarbeit mit Marcus Baumann wird geschätzt, da er kompetente Beratung und praxistaugliche Lösungen bietet. Die Arbeiten im Rheinenergiestadion wurden termingerecht abgeschlossen, sodass der 1. FC Köln zum Saisonauftakt im heimischen Stadion spielen konnte.
