Herausforderungen beim maschinellen Klinkerpflastern
Die Baustoffindustrie liefert Produkte mit hoher Maßgenauigkeit, was auch für Betonpflastersteine gilt. Betonwerke stellen Verbundsteine in maschinenverlegegerechten Formationen bereit, sodass Pflasterer Steinlage für Steinlage mit einer Verlegezange aufnehmen und platzieren können.
Moderne Verlegezangen verfügen über Adapter, die Lücken an den Randkanten von Steinlagen ausfüllen und deren Zusammenhalt sichern. Bei älteren Zangen ohne Adapter müssen diese Lücken durch das vorübergehende Einfügen von Halbsteinen geschlossen werden, was den Prozess verlangsamt.
In Norddeutschland und den Niederlanden sind Klinkersteine ein verbreitetes Baumaterial, das auch als Pflaster eingesetzt wird. Klinker sind Ziegel, die bei höheren Temperaturen gebrannt werden. Während herkömmliche Ziegel bei etwa 900 °C aus Ton oder Lehm gebrannt werden, erfolgt die Klinkerherstellung bei 1.100 bis 1.400 °C aus kalkarmem Ton mit geringem Eisengehalt. Dieser Brennvorgang bis zur Sinterung führt zu einem harten Baustein mit charakteristischer Oberflächenfarbe. Die Maßgenauigkeit von Klinkern ist jedoch aufgrund des Brennprozesses nicht so präzise wie bei Betonsteinen. Es entstehen Klinker mit kleinen Ungenauigkeiten in Oberfläche oder Formstruktur.
Makellose Klinker werden für anspruchsvolles Sichtmauerwerk im Hochbau verwendet. Steine mit geringfügigen Abweichungen im Millimeterbereich sind qualitativ nicht minderwertig und finden Anwendung als Kanalsteine oder Pflastersteine im Straßen- und Wegebau. Ähnlich wie Betonsteine werden auch Klinkerpflastersteine in Paketen mit formierten Steinlagen geliefert. Beim Verlegen von Betonsteinen im Fischgrätverband treten mit modernen Verlegezangen, die mit speziellen Adaptern ausgestattet sind, keine Probleme auf. Bei Klinkersteinen im Fischgrätmuster konnten jedoch aufgrund der variierenden Dimensionen der Klinker unterschiedliche Anpressdrücke der Zangen auf die Steinlagenränder entstehen.
Probst-Lösung: Der Fischgrätadapter
Die Verlegetechnik-Spezialisten von Probst haben für dieses Problem eine Lösung entwickelt. Es gibt nun einen speziellen Fischgrätadapter für Probst-Verlegezangen, der das sichere Abgreifen und Verlegen von Klinkersteinlagen im Fischgrätmuster ermöglicht. Probst bietet drei hydraulische Verlegezangentypen an: die HVZ, die HVZ-uni und die HVZ GENIUS. Diese Zangen können an verschiedene Trägergeräte mit Hydraulikanschlüssen angehängt werden, darunter Hydraulikbagger, Radlader, Stapler, Ladekräne sowie die Probst-Verlegemaschinen VM 203 und VM 204.
Die HVZ ist das Basismodell der Probst-Zangenreihe. Die HVZ-uni ist eine Weiterentwicklung, die robuster und vielseitiger ist. Sie lässt sich einfacher auf Steinlagen einstellen und verfügt über eine Komfortausstattung. Haupt- und Nebenspannweiten sind über Skalen schnell einstellbar. Die Nebenspannbacken können hydraulisch hochgeklappt werden, um Steinlagen dicht an Begrenzungen wie Bordsteinen oder Mauern anzulegen. Greiftiefe und Anlegerollen lassen sich werkzeuglos einstellen. Die HVZ-uni ist serienmäßig mit der automatischen Abdrückvorrichtung (ADV) ausgestattet. Diese verhindert, dass einzelne Steine beim Ablegen der Steinlage abdriften oder sich verkanten, wodurch manuelle Nacharbeiten entfallen.
Das Topmodell von Probst für Bagger ist die HVZ GENIUS. Sie besitzt alle Funktionen der HVZ-uni und ist zusätzlich mit einer hydromechanischen Steuerung ausgerüstet. Mit nur einem hydraulischen Steuerkreis und vollautomatisch wählbaren Bewegungsabläufen wird die HVZ-GENIUS zu einem vielseitigen Gerät. Ein hydraulischer Drehmotor und eine universelle Bagger-Aufhängevorrichtung gehören ebenfalls zur Ausstattung.

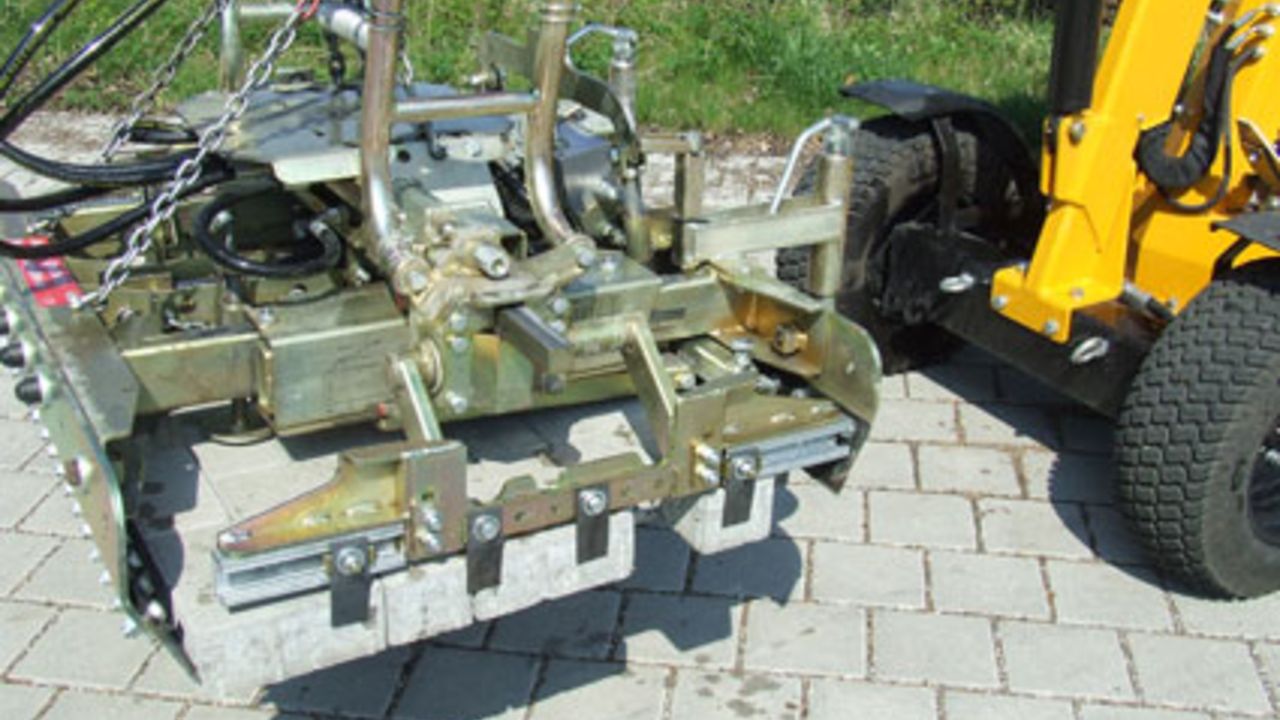

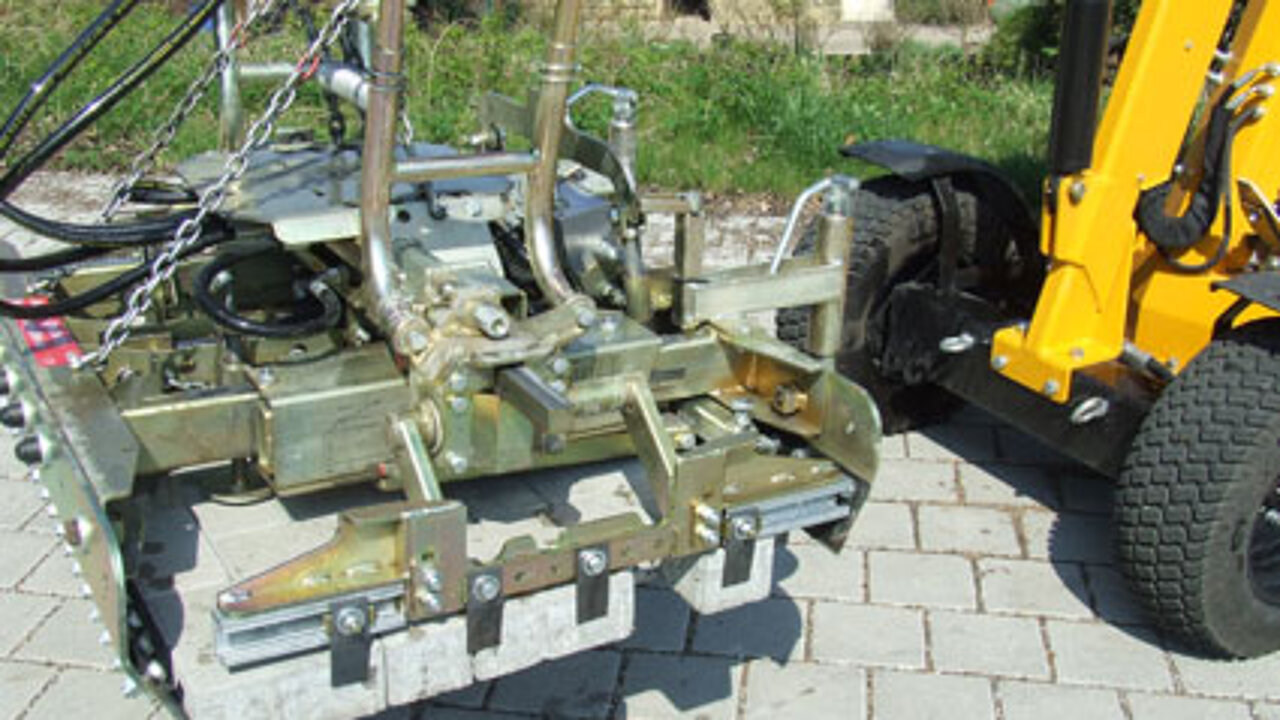

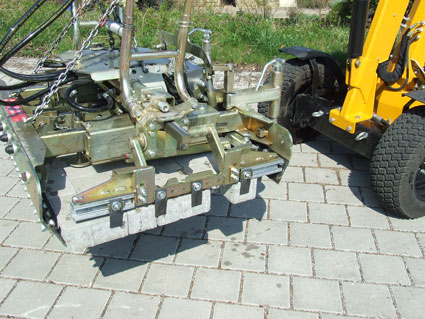

Die neuen Fischgrätadapter der Probst-Verlegezangen gleichen Unebenheiten an den Rändern der Steinlagen aus und erleichtern das Verlegen von Steinlagen im Fischgrätmuster.
