AcceptorM: Präzision und Effizienz bei Erdarbeiten
Bei Erdarbeiten ist die präzise Einhaltung der Aushubtiefe entscheidend. Rotationslaser unterstützen die Vermessung, erforderten jedoch bisher einen zusätzlichen Mitarbeiter in der Baugrube zur Ablesung und Steuerung des Baggerlöffels. Die Nedo GmbH & Co. KG hat hierfür einen neuen Laserempfänger namens AcceptorM entwickelt, der direkt am Baggerstiel befestigt wird.
Der AcceptorM wird magnetisch am Baggerstiel angebracht und ist für den Baggerführer gut sichtbar. Er zeigt mittels verschiedenfarbiger LED-Symbole an, ob sich die Löffelschneide über, unter oder auf der Nulllinie befindet. Dies ermöglicht dem Bediener eine direkte Korrektur ohne Zwischenperson. Eine integrierte Neigungskompensation erlaubt die genaue Höhenermittlung auch bei einer Stielneigung von bis zu 30°, was ein präzises Vorwärts-Graben unterstützt. Die Vorstellung des Geräts erfolgt auf der bauma in München, zusammen mit erweiterten Versionen der Laserempfänger Acceptorpro+ und Commander2.
Funktionsweise und Präzision des AcceptorM

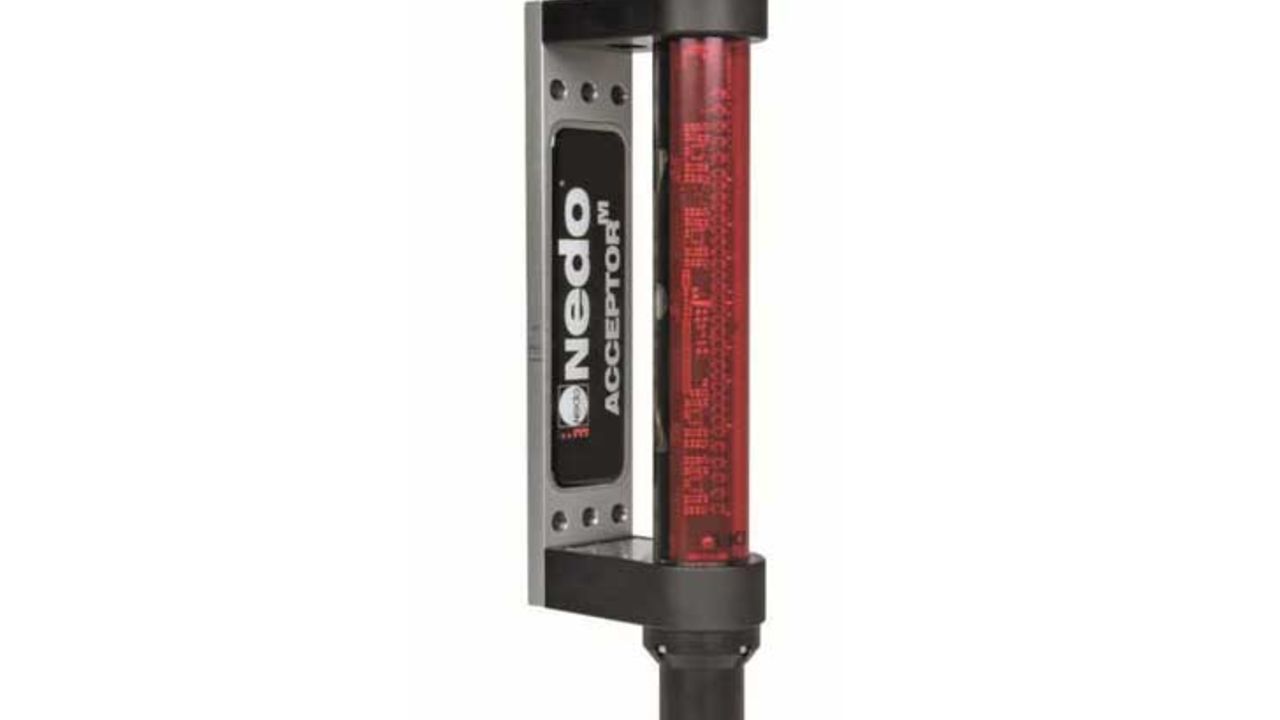

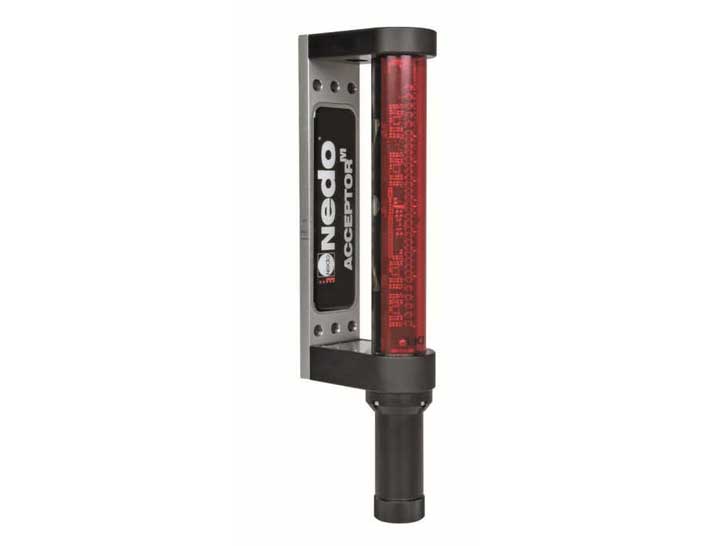

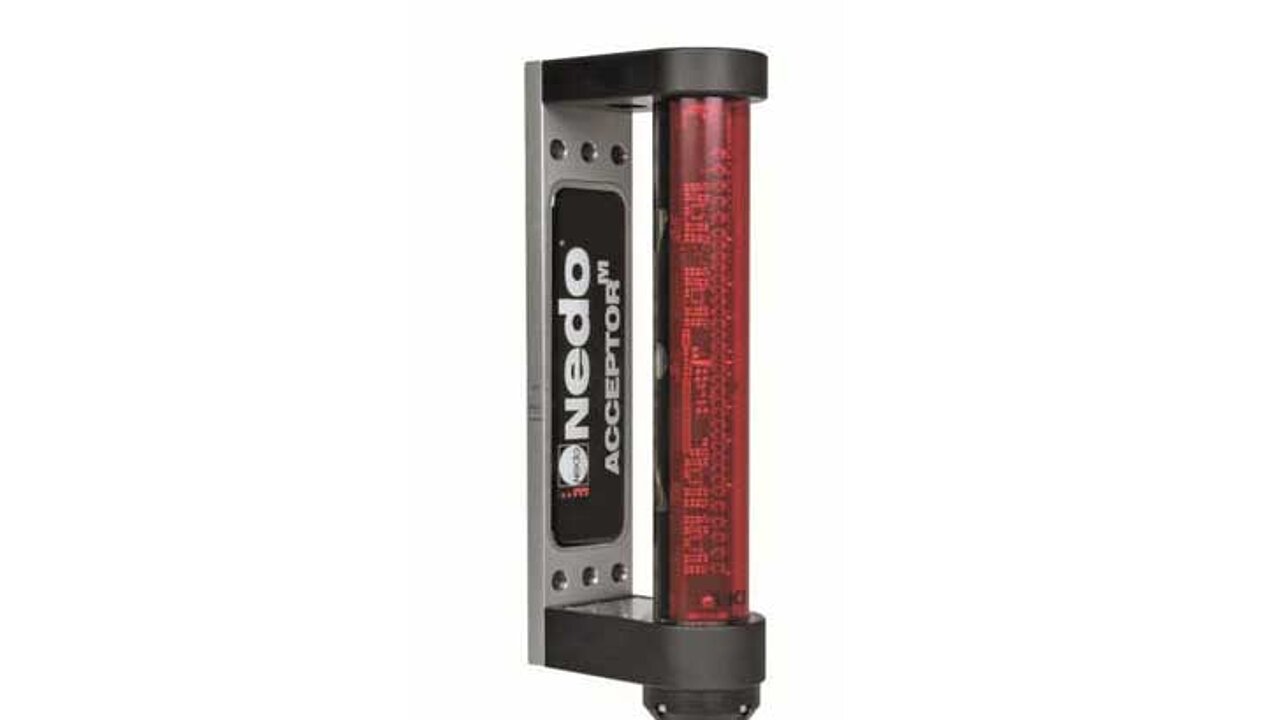

Der Bagger-Laserempfänger AcceptorM ist stabförmig und verfügt über ein 190 mm langes Sensorfeld. Dieses Feld bietet mit einem Erfassungsbereich von 220° einen guten Empfang bis zu 500 m Reichweite, was eine flexible Positionierung des Rotationslasers ermöglicht. Seitliche Pfeilleuchten signalisieren in Rot oder Gelb, wenn die Löffelschneide zu hoch oder zu tief ist. Ein grünes Symbol in der Mitte leuchtet auf, sobald die gewünschte Nulllinie erreicht ist.
Die Genauigkeit des Geräts lässt sich in drei Stufen auf ±4, ±8 oder ±12 mm einstellen. Optional zuschaltbare Tonsignale unterstützen die Positionierung: langsames Piepen bedeutet „tiefer“, schnelles Piepen „höher“ und ein Dauerton signalisiert die exakte Höhe. Dies informiert den Baggerführer jederzeit über den aktuellen Grabstatus.
Neigungskompensation für präzises Arbeiten
Ein elektronischer Neigungsmesser im Empfänger sorgt dafür, dass die Höhenanzeige auch während der Bewegung des Baggerstiels korrekt bleibt. Dieser misst den Neigungswinkel des Stiels und ermöglicht dem System, die korrekte Höhe innerhalb eines bestimmten Rahmens zu berechnen. Vor Arbeitsbeginn wird der Stiel mit dem AcceptorM senkrecht gestellt und der Laser auf die Nulllinie des Empfängers ausgerichtet. Anschließend wird der Abstand von der Nulllinie zum Drehpunkt des Löffels gemessen und über einen Drehregler am Gerät eingestellt und gespeichert.
Die Speicherung verhindert eine unbeabsichtigte Änderung des Wertes. Der mögliche Kompensationsbereich hängt von der Abstandslänge ab: Bei 0,5 m Länge kann eine Neigung bis ±31° ausgeglichen werden, während bei 3,5 m nur ein Auslenkwinkel von ±12° präzises Arbeiten ermöglicht. Eine Anbringung des Empfängers möglichst nah am Drehgelenk wird daher empfohlen. Befindet sich das System außerhalb des empfohlenen Bereichs, signalisiert dies ein langsameres Blinken der LEDs, um Messfehler zu vermeiden.
Flexible Befestigung und robuste Bauweise
Der AcceptorM ist auf einer Fixierplatte mit zwölf starken Magneten montiert, was eine schraubenlose und schnelle Befestigung sowie Demontage am Baggerstiel ermöglicht. Robuste Gumminoppen ober- und unterhalb der Magnete verhindern ein Verrutschen des Geräts auch bei Erschütterungen und Vibrationen. Zum Entfernen wird der Stab an den Querverbindungen oder am Haltegriff festgehalten und seitlich gekippt, um die Magnete zu lösen.
Das Gehäuse des Nedo Bagger-Laserempfängers ist nach IP 66 staub- und wasserdicht. Es wird mit einer 1,5 V Mono-Zelle betrieben, die eine Betriebszeit von 45 Stunden ermöglicht. Der Sensor ist für Rotationslaser mit rotem oder infrarotem Licht im Wellenlängenbereich von 600 bis 780 nm geeignet.
Erweiterungen bei bewährten Empfängern
Neben der Neuentwicklung des AcceptorM hat Nedo auch die Laserempfänger Acceptorpro (jetzt Acceptorpro+) und Commander2 überarbeitet. Der Commander2 umfasst zusätzlich eine Funkfernsteuerung für den Rotationslaser Primus2. Ab Sommer 2016 verfügen beide Serien über eine separate, digitale mm-Anzeige für den Höhenunterschied zur Solllinie. Diese präzise Abweichungsangabe soll die Nivellierung beschleunigen und die Effizienz steigern. Zudem sind die Empfänger mit einer neuen Heavy-Duty-Halteklammer aus Aluminium ausgestattet, die eine sichere Fixierung unter Baustellenbedingungen gewährleistet.
