Kompakte Abmessungen und einziehbares Fahrwerk erleichtern Einsätze auf engem Raum
Sehr kompakte Bagger sind im Garten- und Landschaftsbau sowie bei Kommunen als vielseitig einsetzbare Maschinen gefragt. Schmale Zugänge, wenig tragfähige Böden und niedrige Durchfahrthöhen stellen besondere Anforderungen an Abmessungen, Gewicht und Konstruktion. Hyundai hat diese Einsatzbedingungen bei der Entwicklung des HX10AZ berücksichtigt.
Der Minibagger bringt 1.165 kg auf die Waage und kombiniert kompakte Abmessungen mit einem einziehbaren Fahrwerk und Null-Heckausladung. Zu seinen wesentlichen Merkmalen zählen ein 7,6-kW-Dieselmotor mit 10,35 PS, ein Hydrauliksystem mit zwei Pumpen sowie eine gegenüber dem Vorgänger erhöhte Auskipphöhe und größere Reichweite.
Einziehbares Fahrwerk für schmale Zugänge

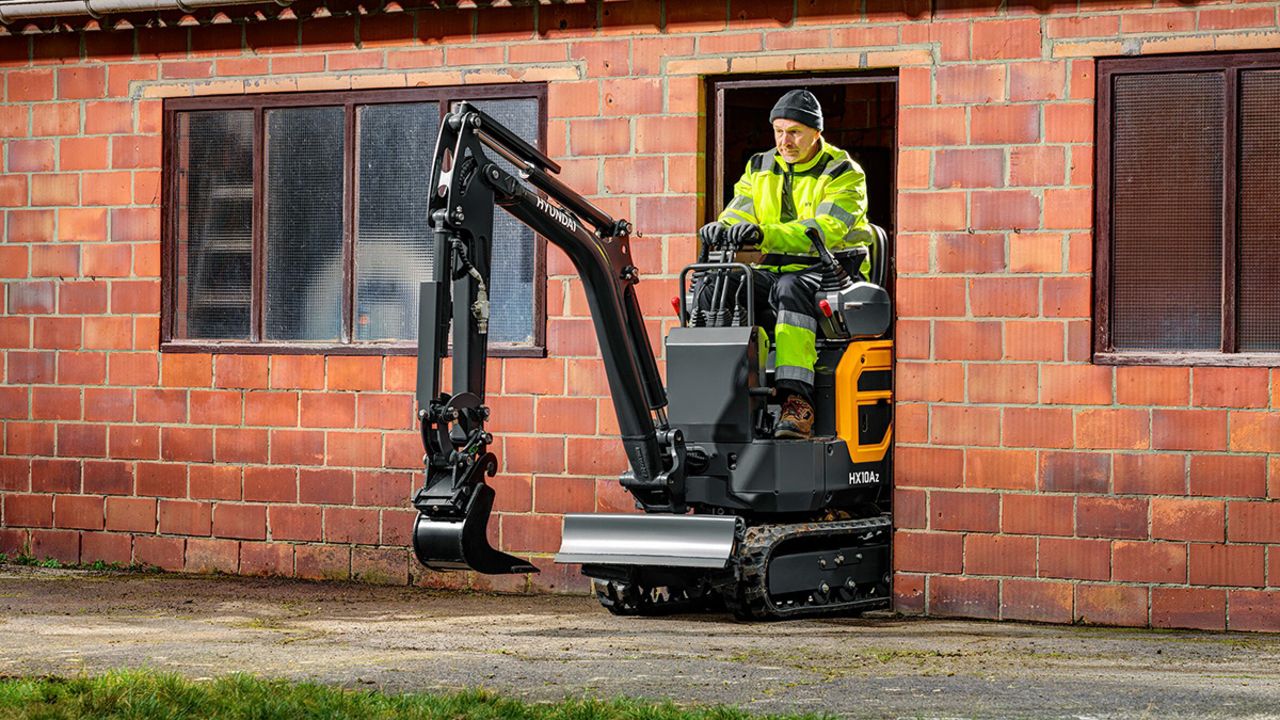

Bei vollständig eingefahrenem Fahrwerk passt der HX10AZ durch eine 730 mm breite Türöffnung. Voll ausgefahren erreicht das Fahrwerk eine Breite von 1.110 mm und bietet damit zusätzliche Stabilität im Arbeitseinsatz. Das serienmäßige Planierschild erweitert die Einsatzmöglichkeiten der kompakten Maschine.

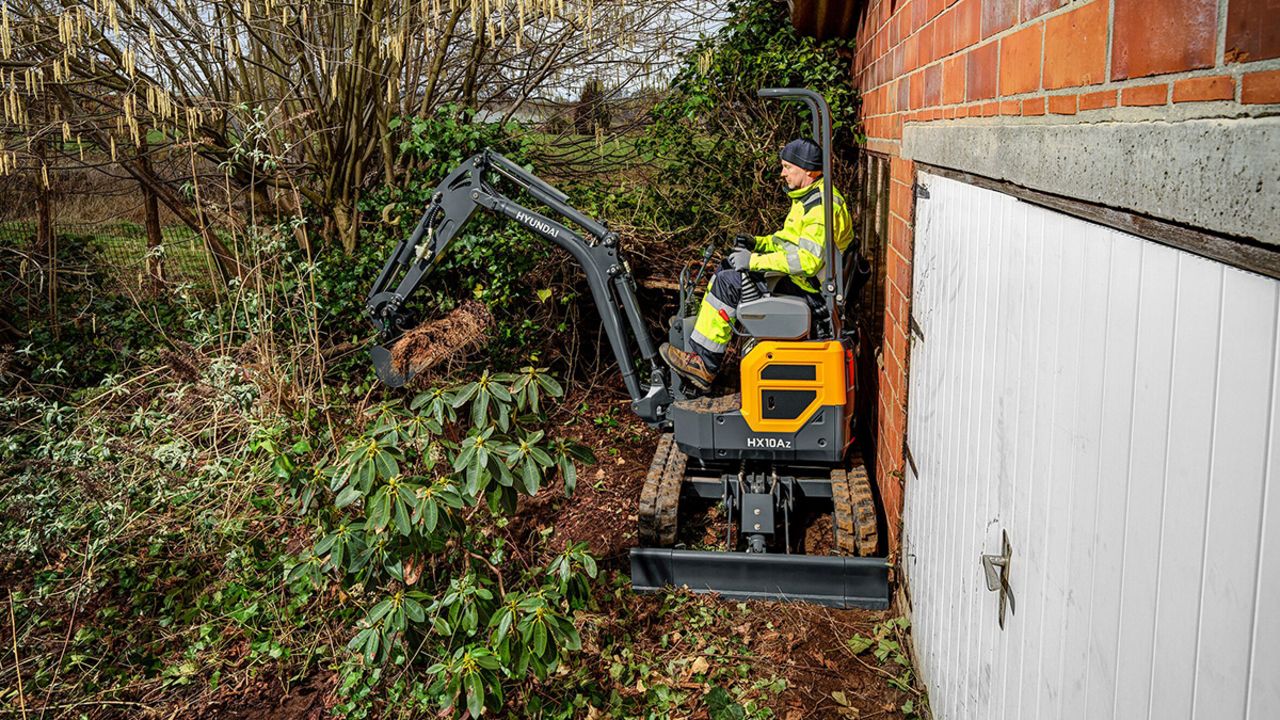

Die Null-Heckausladung ist insbesondere bei Arbeiten unter beengten Platzverhältnissen relevant. Der Heckbereich bleibt beim Schwenken innerhalb der Maschinenkontur, was die Arbeit in schmalen und räumlich begrenzten Bereichen erleichtert.
Zwei Hydraulikpumpen und 10,8 kN Ausbrechkraft
Für den Antrieb sorgt ein Dieselmotor mit 7,6 kW beziehungsweise 10,35 PS und einem Drehmoment von 39,4 Nm. Das Hydrauliksystem arbeitet mit zwei Pumpen, die jeweils eine Förderleistung von 10,4 l/min erreichen. Hyundai gibt für den HX10AZ eine Schaufelausbrechkraft von 10,8 kN und eine Stielkraft von 6,3 kN an.
Gummimotorlager reduzieren Vibrationen und sollen zugleich die Lebensdauer erhöhen. Für motorisierte Anbaugeräte ist der Minibagger serienmäßig mit einer Zweiwege-Hilfshydraulik ausgestattet, wodurch sich das Einsatzspektrum der Maschine erweitern lässt.

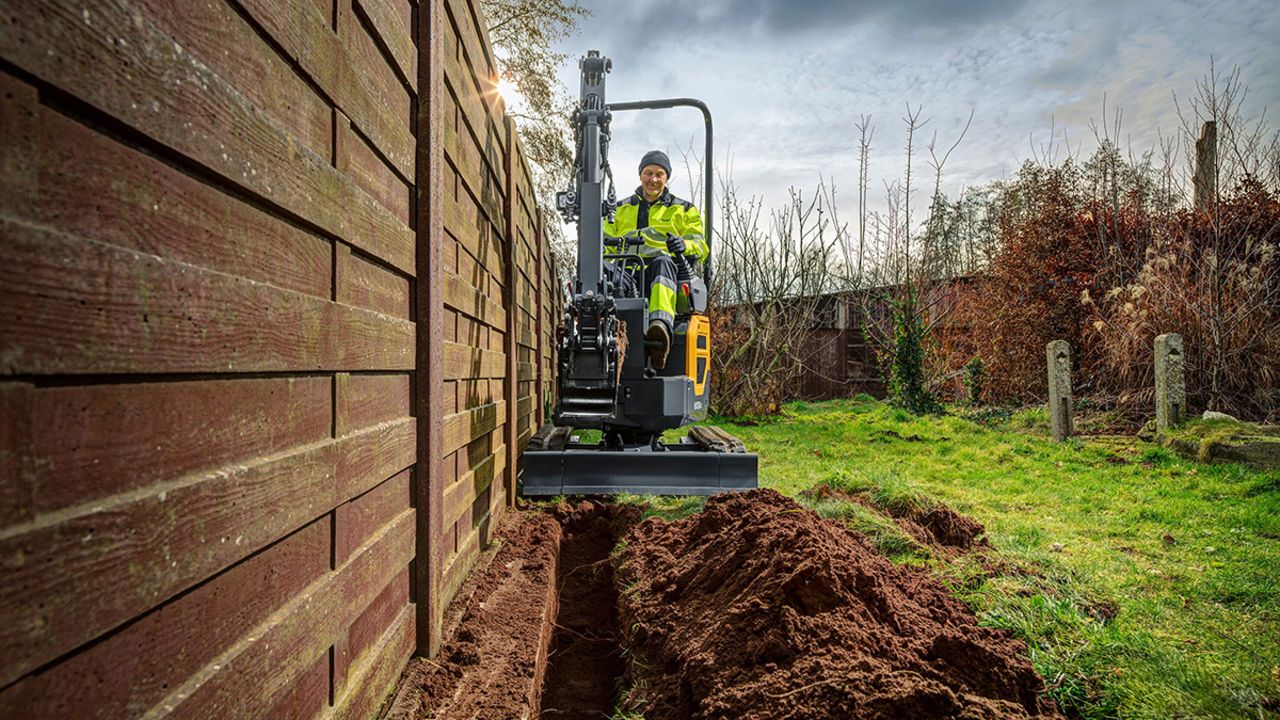

Bis zu 2.205 mm Grabtiefe
Der HX10AZ verfügt über einen 1.450 mm langen Monoblock-Ausleger und einen 890 mm langen Löffelstiel. Damit erreicht die Maschine eine maximale Grabtiefe von 2.205 mm. Die Reichweite nach vorne beträgt bis zu 3.400 mm.
Die erhöhte Auskipphöhe und größere Reichweite gegenüber dem Vorgänger erleichtern das Beladen von 1-Tonnen-Baustellenkippern und -Containern. Damit verbindet Hyundai die sehr kompakten Maschinenabmessungen mit Arbeitswerten für unterschiedliche Aufgaben auf räumlich begrenzten Baustellen und Außenanlagen.
Geschützte Komponenten und klappbarer ROPS
Der Auslegerzylinder ist oben montiert und dadurch vor Beschädigungen geschützt. Auch die Hydraulikschläuche verlaufen zum Schutz vor Stößen innerhalb der Konstruktion. Frontschutzbügel schützen weitere Komponenten, während LED-Arbeitsscheinwerfer für bessere Sicht bei unterschiedlichen Arbeitsbedingungen sorgen.
Für niedrige Durchfahrten und einen einfacheren Transport besitzt der HX10AZ einen klappbaren ROPS-Überrollschutz. Der Fahrerstand ist ergonomisch ausgeführt und verfügt über verstellbare Konsolen sowie eine sichere Sitzposition. Damit ist der kompakte Minibagger auf Einsatzbedingungen zugeschnitten, bei denen begrenzter Raum, Zugänglichkeit und vielseitige Nutzung eine zentrale Rolle spielen.
