Robuste Technik für extreme Bedingungen
Sensible Technik in Bau-, Kommunal- und landwirtschaftlichen Fahrzeugen ist häufig Schmutz und regelmäßiger Hochdruck- oder Dampfstrahlreinigung ausgesetzt. Eine neu entwickelte Rückfahrkamera von Carlights.de wurde speziell für diese Bedingungen konzipiert und erfüllt die höchste Schutzart IP 69 K.
Das Gerät aus stabilem Aluminium-Druckguss ist nach DIN EN 60529 und ISO 20653 geprüft. Es ist staubdicht und hält bei der Reinigung einem Wasserdruck von bis zu 100 bar stand. Die Kamera ist zudem unempfindlich gegenüber Salz und verfügt über eine Nachtsichtfunktion mit automatischer Tag/Nacht-Umschaltung, was den Einsatz im Winter erleichtert.
Anforderungen der Schutzart IP 69 K erfüllt
Für die Zertifizierung nach IP 69 K müssen Geräte zwei wesentliche Kriterien erfüllen: Sie müssen staubdicht sein und auch bei einem Wasserdruck von 80 bis 100 bar wasserdicht bleiben. Die Kamera CM-IP69K von Carlights.de hat diese Anforderungen in verschiedenen Tests nachgewiesen.
In einer Staubkammer wurde die Dichte gegenüber Kleinstpartikeln geprüft, indem das Gerät fünf Stunden lang einem wirbelnden Luftstrom mit feinem Staubpuder ausgesetzt wurde. Anschließend wurde die Kamera zwei Minuten lang aus verschiedenen Winkeln (0, 30, 60 und 90 °C) einem 80 °C heißen Wasserstrahl von 90 bar Druck ausgesetzt. Nach diesen Tests blieb die Kamera unbeschädigt und funktionsfähig, ohne dass Staub oder Wasser ins Innere gelangten.
Robuste Bauweise und spezielle Objektivtechnologie
Die Widerstandsfähigkeit der Kamera gegenüber hohem Wasserdruck wird durch ein spezielles Kameraobjektiv unterstützt.
Das Objektivglas ist gewölbt und absorbiert die Einwirkung deutlich besser als dies bei einer glatten Glasfläche der Fall wäre. Zusätzlich sorgt eine Nanobeschichtung mit Lotuseffekt dafür, dass das Wasser abperlt und das Glas nicht beschlägt.

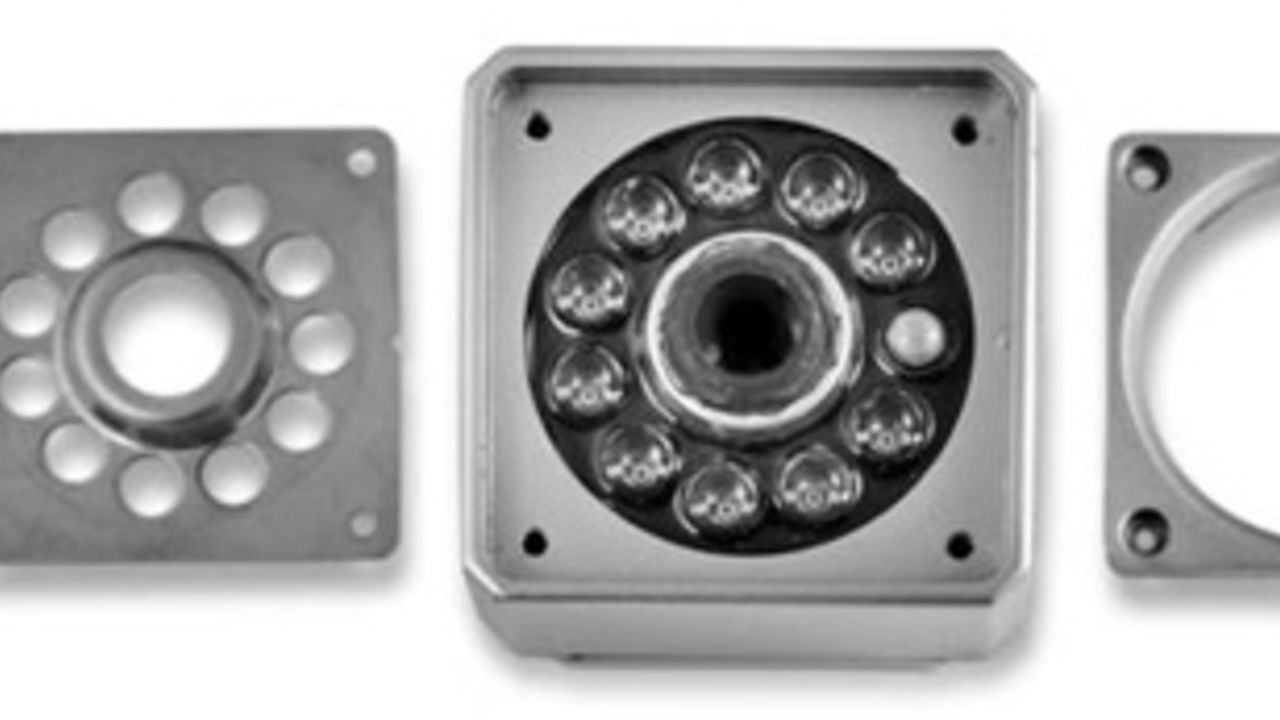

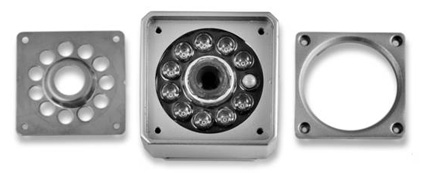

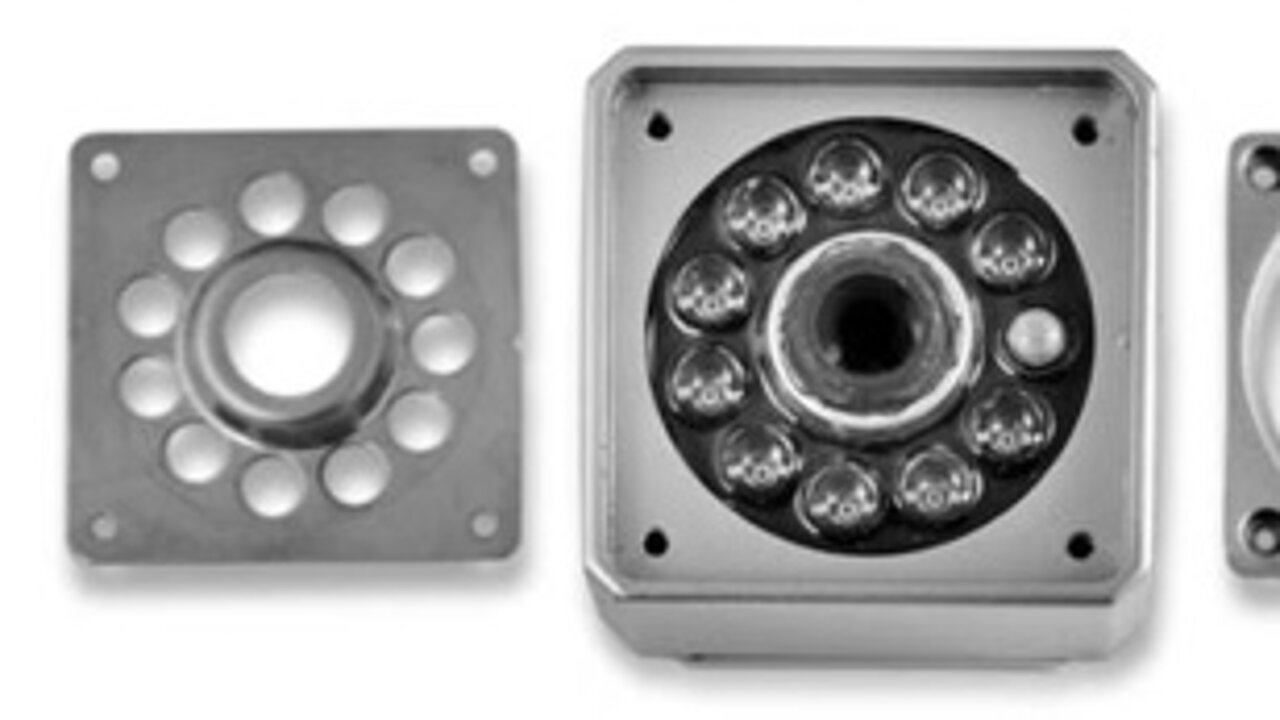

Alle Bauteile sind massiv ausgeführt: Standfuß und Schutzdach bestehen aus Edelstahl. Die Kamera ist durch zwei korrosionsbeständige Aluminiumgehäuse geschützt. Ein Leitblech verteilt den Wasserdruck gleichmäßig über die Oberfläche des Objekts. Die Kamera ist leicht anzuschließen und muss dank ihrer Robustheit auch bei stark schmutzenden Arbeiten oder bei der Reinigung mit Hochdruck oder Dampfstrahl nicht demontiert werden.
Wintertauglichkeit und Nachtsichtfunktion
Die Kamera CM-IP69K ist für einen Temperaturbereich von -40 bis +80 °C ausgelegt und widerstandsfähig gegen Salzeinwirkung. Ein 8-stündiger Salznebelsprühtest an einem unabhängigen Institut bestätigte, dass weder Lack noch Kabel korrodierten.
Die Nachtsichtfunktion und automatische Tag/Nachtumschaltung machen die Kamera besonders für den Wintereinsatz in Kommunen und der Bauwirtschaft geeignet.
Im Gerät sind 10 Hochleistungs-Spezial-Dioden mit einem Durchmesser von jeweils 8 mm verbaut. Diese gewährleisten eine hellere und gleichmäßigere Ausleuchtung im Vergleich zu den standardmäßig eingesetzten 5-mm-Dioden.
Ein Reflektor in den Dioden, der Rotlicht zurückwirft, ermöglicht einen großen Erfassungswinkel von 144 Grad und eine flächige Ausleuchtung. Die Kamera kann individuell nach hinten und zur Erfassung des toten Winkels nach unten ausgerichtet werden. Im Mittel wird so ein Minimum von 15 m hinter dem Fahrzeug gut ausgeleuchtet.
Die Kamera kann auch als digitaler Rückspiegel verwendet werden und liefert durch den eingesetzten digitalen ¼ Zoll Sony CCD-Sensor scharfe, kontrastreiche Bilder. Da das Gerät den Normen DIN EN 60529 und ISO 20653 entspricht und widerstandsfähig gegenüber schwierigen Umweltbedingungen ist, eignet es sich für Straßen- und Baufahrzeuge, Landmaschinen sowie für extreme Einsatzgebiete wie im Katastrophenschutz oder in der Wehrtechnik.
