Innovatives Steinschlagschutzsystem WebTree
Die Drahtseilfirma JAKOB AG hat in Zusammenarbeit mit dem Dynamic Test Center (DTC) ein neues Steinschlagschutzsystem namens WebTree entwickelt. Dieses Netzkonstrukt soll mit reduziertem Materialaufwand effektiven Schutz vor Steinschlag bieten und zeichnet sich durch eine schnelle Montage aus.
Die Steinschlagbarriere WebTree absorbiert die Energie aufprallender Steine durch das Zusammenspiel von Netz, Stahlbau und einer patentierten Seilbremse. Das Spezialnetz ist darauf ausgelegt, auch kleinere Steine sicher aufzufangen. Der modulare Aufbau erfordert nur wenige Erdanker, was den Zeitaufwand für Monteure im Gefahrengebiet minimiert. Die Installation von bis zu 45 Metern WebTree-Barriere ist innerhalb von 45 Minuten möglich. Die einzelnen Module werden in einer sicheren Umgebung vormontiert und per Hubschrauber zum Einsatzort transportiert. Das System kommt ohne ein zusätzliches Auflegenetz aus, was den Materialeinsatz reduziert.
Modularer Aufbau und flexible Einsatzmöglichkeiten

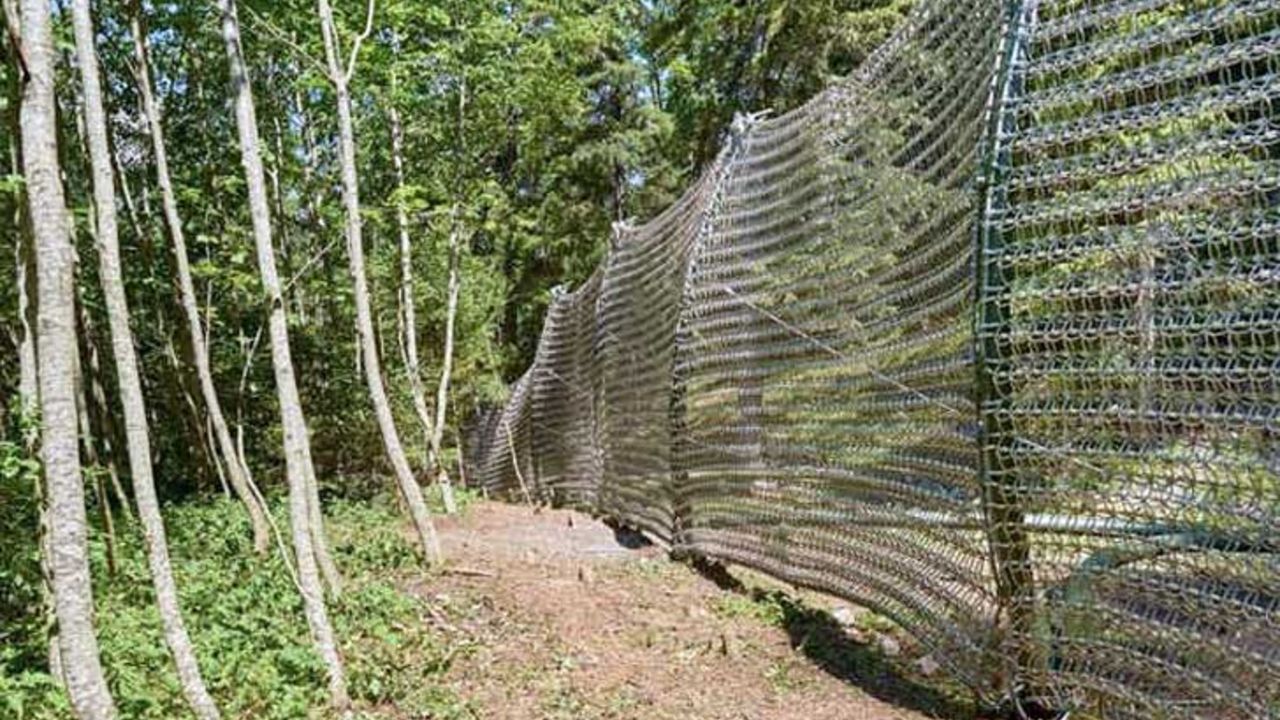

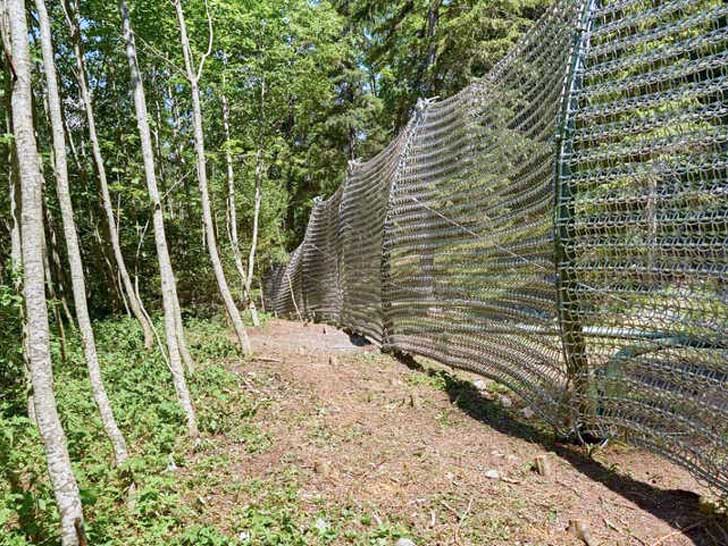

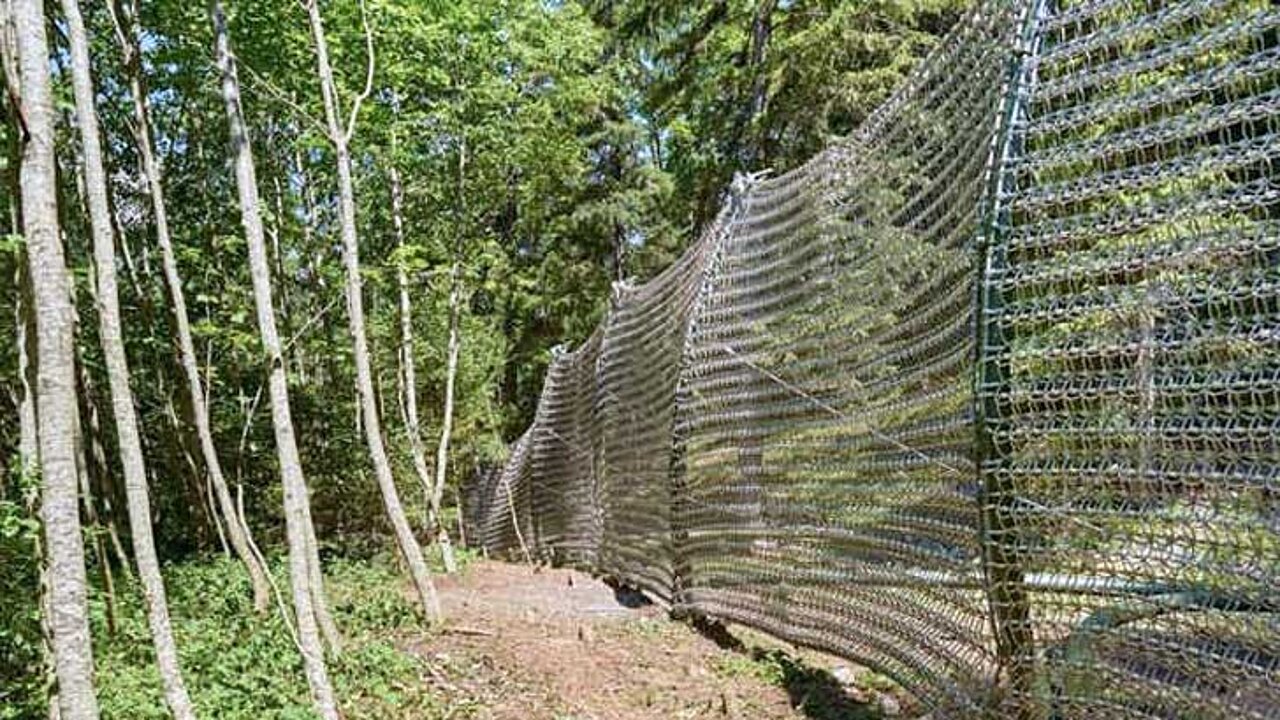

Der WebTree besteht aus einem vier Meter hohen und fünf Meter breiten Spezialnetz, das an einer im Boden verankerten Stahlrohrkonstruktion befestigt ist. Die Bezeichnung WebTree (Web-Baum) spielt auf die optische und funktionale Ähnlichkeit zu Bäumen als natürlichem Steinschlagschutz an. Durch Aneinanderreihung mehrerer WebTrees lassen sich beliebig lange Schutzbarrieren mit wenigen Bohrankern realisieren.
Die kurze Montagezeit ermöglicht auch einen temporären Einsatz des WebTrees, beispielsweise als Baustellenschutz oder zur Sicherung von Wanderwegen. Im Sommer kann er Wanderer vor Steinschlag schützen und vor dem Winter demontiert werden, um Beschädigungen durch Lawinen zu vermeiden. Der modulare Aufbau erleichtert zudem den Austausch beschädigter Elemente, was eine schnelle und kostengünstige Wiederherstellung der Sicherheit gewährleistet.
Entwicklung und Zulassung

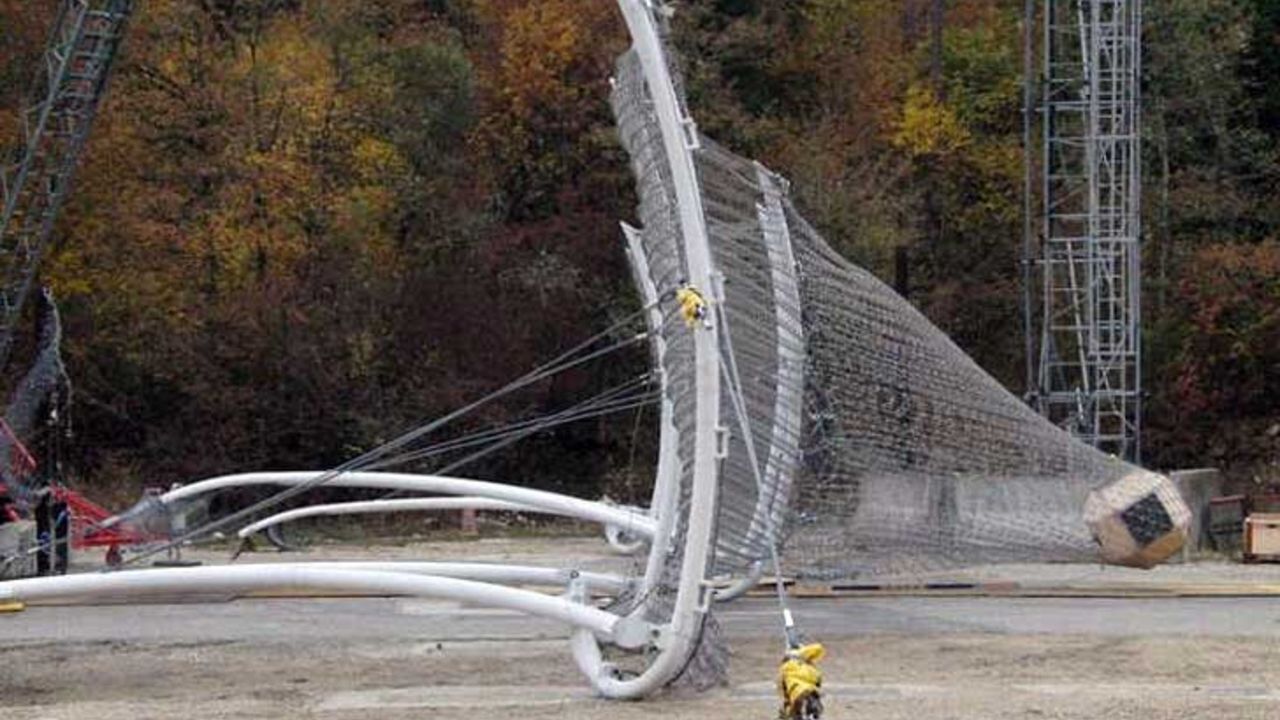

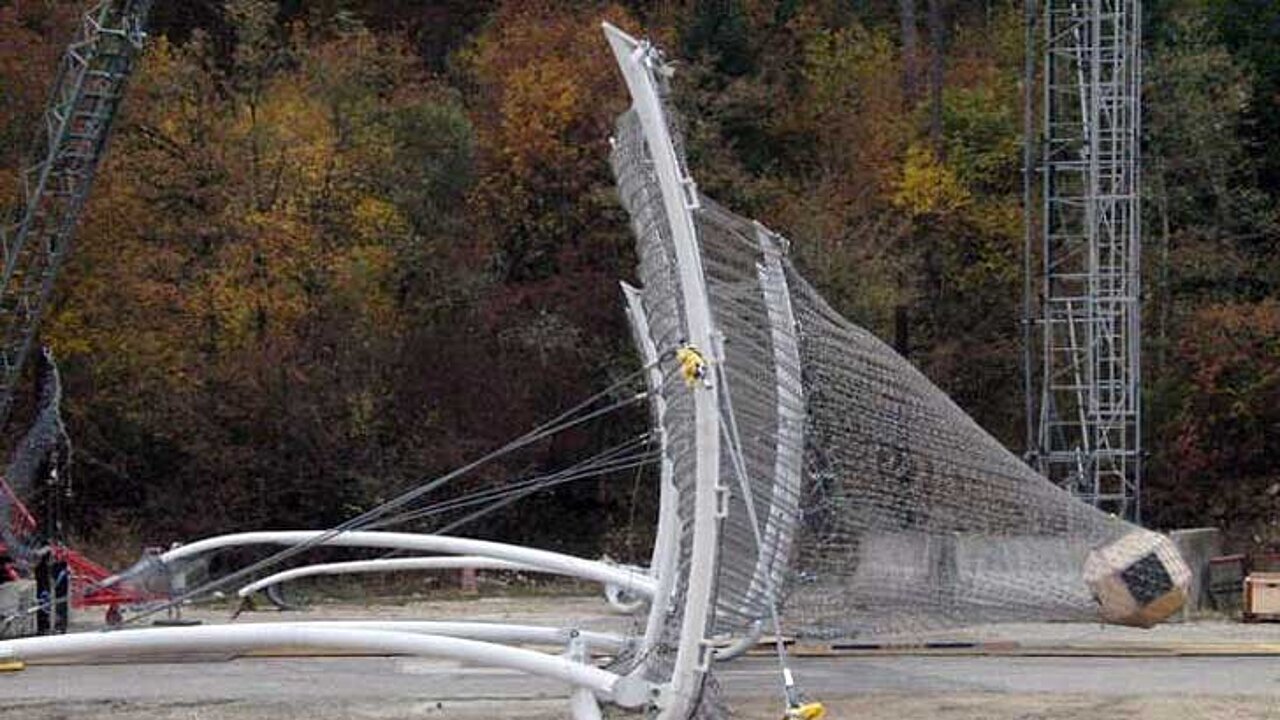

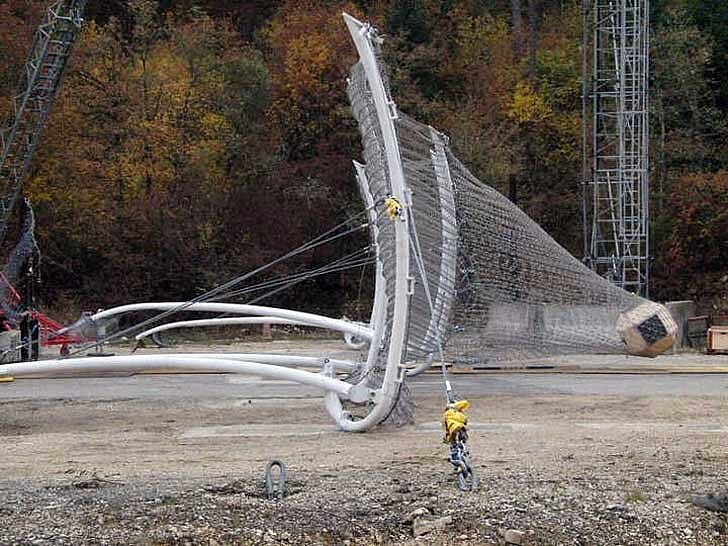

Ein zentrales Entwicklungsziel des WebTrees war die Kombination von Sicherheit mit optimiertem Materialeinsatz. Die Entwicklung wurde von der eidgenössischen Kommission für Technologie und Innovation (KTI) unterstützt. Umfangreiche Tests fanden am Dynamic Test Center (DTC) in Vauffelin, Schweiz, statt. Mittels FEM-Berechnungen und Anpralltests wurde sichergestellt, dass Netz, Stahlbau und Seilbremse Kräften von bis zu 1000 kJ standhalten. Das Entwicklungsteam vereinte dabei Erfahrung, Praxis und Fachwissen.
Aus dieser Zusammenarbeit entstand ein Sicherungssystem, das mit einer geringen Anzahl an Erdankern und minimalem Materialeinsatz volle Sicherheit bieten soll. Das Produkt ist nach ETAG 027, Kategorie A, zugelassen.
