Flexibilität und patentierte Konstruktion des Pipe-Seal-Flex Systems
Das System ist als einteilige Konstruktion patentiert und verfügt über Lamellenöffnungen in der Edelstahlhülse. Diese ermöglichen eine konische Aufweitung und erlauben es der Manschette, Versätze bis zu 30 Millimetern oder Achsabweichungen bis zu 8 Grad zu überbrücken. Auch eine Kombination dieser Schadensbilder ist mit Pipe-Seal-Flex beherrschbar.
Ein spezieller Sperrmechanismus gewährleistet die Dichtigkeit. Die patentierte Schlosstechnik sorgt für eine zuverlässige Verriegelung der Rohrinnendichtmanschette. Sie besteht aus einem zweiseitig ausgeführten Verschlussmechanismus mit innenliegenden doppelten Zahnleisten. Dieser Mechanismus ermöglicht flexible Einsätze bei hoher Sicherheit, da das Schloss auch schräg einrasten kann. Die Zahnleiste arretiert beim Aufweiten und sichert so einen dauerhaften Anpressdruck.
Einsatzbereiche und technische Spezifikationen

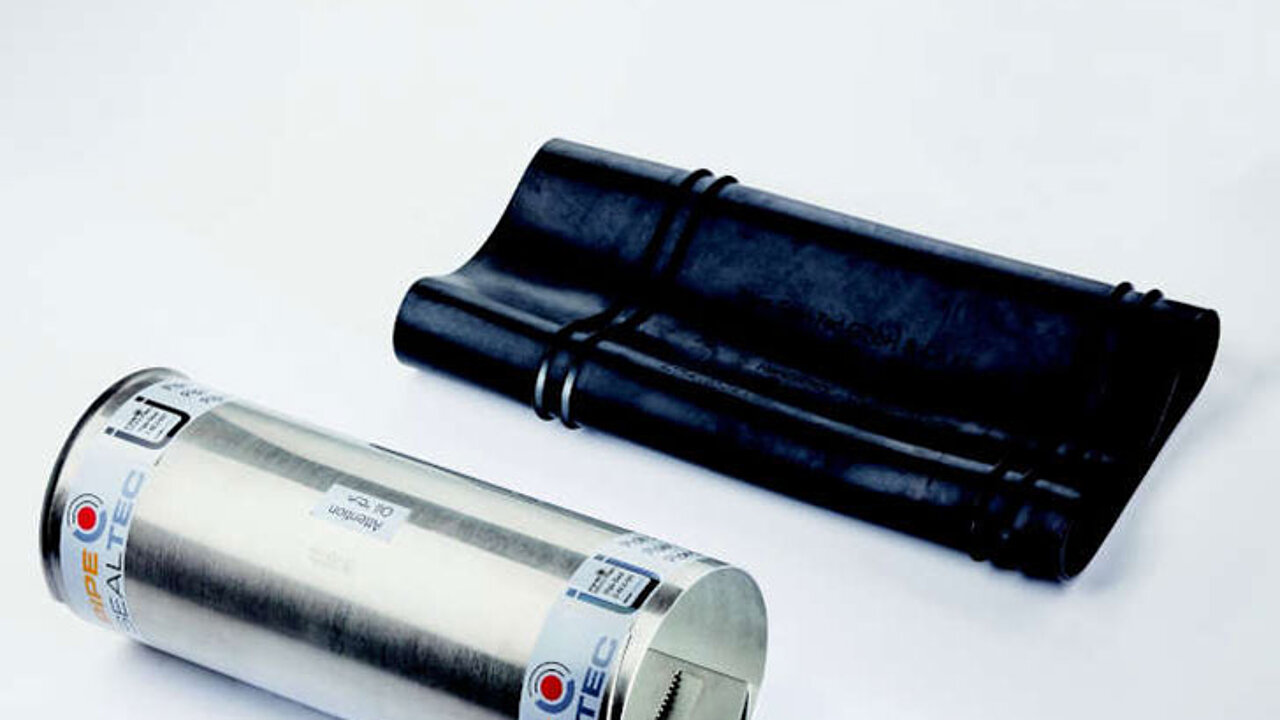

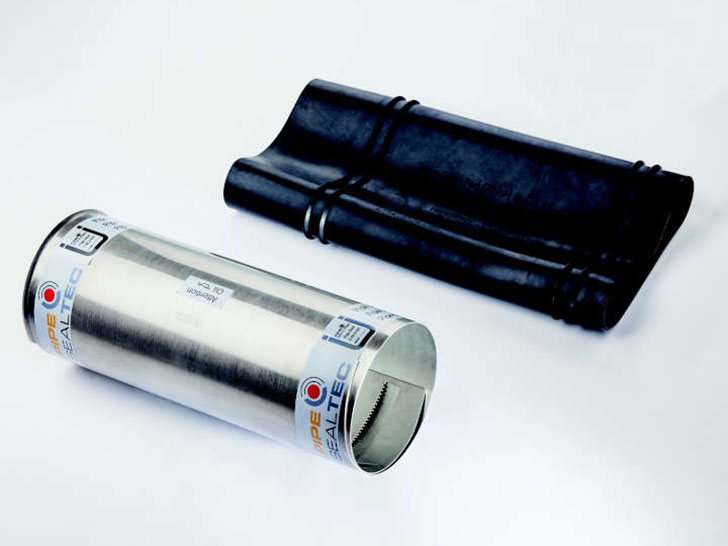

Die Edelstahlhülse wird in Verbindung mit einem Dichtelement aus EPDM-Gummi verwendet. Pipe-Seal-Flex ist für den Nennweitenbereich von DN 200 bis DN 600 konzipiert und eignet sich für Rohre, die Brauch-, Abwasser- und Salzwasser führen. Das System widersteht einem Rohrinnen- und Außendruck von 0,7 bar.
Es kann bei verschiedenen Rohrwerkstoffen eingesetzt werden, darunter Steinzeug, Stahl, Stahlbeton, Beton, GFK und Polypropylen. Pipe-Seal-Flex ist in einer Baulänge von 420 Millimetern mit einem Dichtbereich von 300 Millimetern erhältlich.
Montageoptionen und offizielle Zulassungen
Bei größeren Schäden kann die Montage in einer sogenannten „Serienversetzung“ erfolgen, indem mehrere Manschetten aneinandergereiht und überlappend eingesetzt werden. Eine Kombination mit dem Standardprodukt Pipe-Seal-Fix ist ebenfalls möglich. Das System verfügt über die Zulassung des Deutschen Instituts für Bautechnik (DIBt) sowie weitere europäische Zulassungen.
