GaLa-drän im Pichterichstadion: Ganzjährige Bespielbarkeit
Im Pichterichstadion in Neckarsulm sorgt das GaLa-drän-System von FRÄNKISCHE für die ganzjährige Bespielbarkeit der frisch angelegten Trainingsflächen. Das System ist für Entwässerungsaufgaben im Sportplatzbau konzipiert und zielt darauf ab, Material und Arbeitszeit einzusparen.
Drainage-Anlagen sind für Sportplätze im Freien essenziell, um eine kontinuierliche Nutzung zu gewährleisten und die Flächen auch nach Starkregen schnell wieder bespielbar zu machen. Das GaLa-drän-System soll hierbei die Strapazierfähigkeit von Außenanlagen sicherstellen, indem es anfallendes Wasser zügig aufnimmt und ableitet, um Wasserstau und potenzielle Schäden zu verhindern.
Seit Mai 2015 wird das System im Pichterichstadion eingesetzt. Es entwässert einen neu angelegten Kunstrasenplatz sowie eine Anlage für Hoch- und Weitsprung, einschließlich Tribüne und Umlaufweg, auf einer Gesamtfläche von etwa 7000 m².
Schnelle Installation und Materialeffizienz
Die Entwässerungsarbeiten wurden von der Firma Moser Sportplatzbau durchgeführt. Eine lasergesteuerte Grabenfräse bearbeitete das Gelände präzise, wobei das leichte Gefälle von der Mittellinie zu den Torauslinien berücksichtigt wurde. Die GaLa-drän-Systemkomponenten wurden in die vorgefrästen Gräben verlegt, diese mit Kies befüllt und das System an die Vorflut angeschlossen. Für diese Arbeiten waren drei Arbeitskräfte an vier Tagen im Einsatz, was auf eine schnelle und einfache Verlegung des Systems hindeutet.
Planung, Material-Lieferung und die Unterstützung von FRÄNKISCHE auf der Baustelle haben einwandfrei funktioniert.

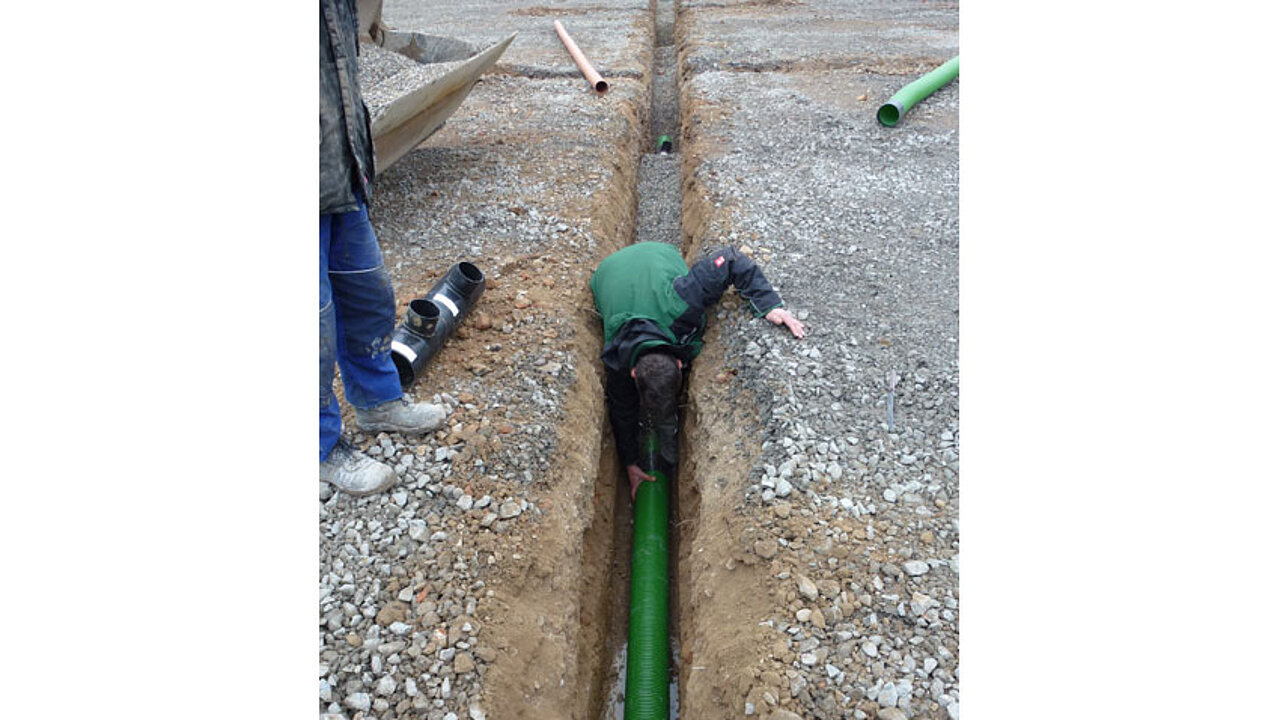

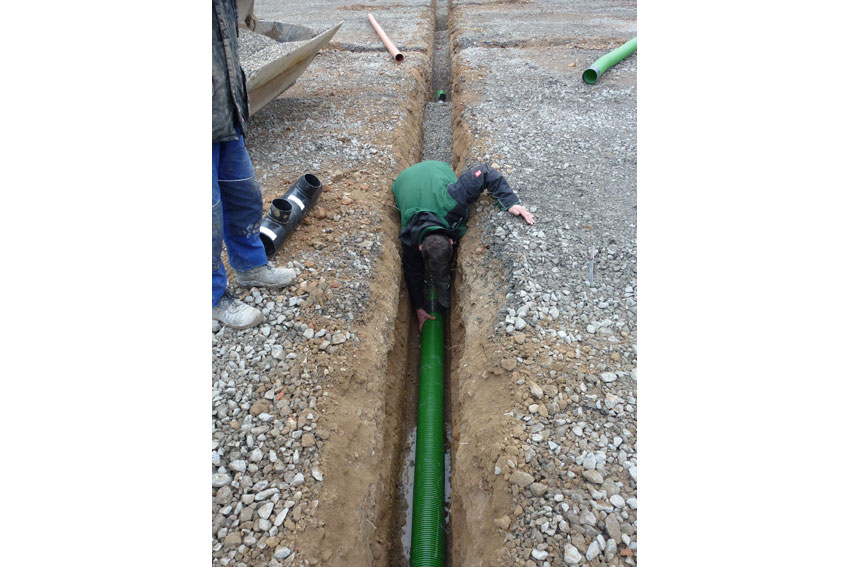

Für den Transport und die Lagerung wurden die fünf Meter langen Stangenrohre gebündelt geliefert. Die Montage vor Ort erforderte keine Spezialwerkzeuge; ein Monteur konnte die Komponenten zusammenstecken. Insgesamt wurden 1000 Meter GaLa-drän-Vollsickerrohre in DN 100, 60 Meter Teilsickerrohre DN 160 sowie sechs GaLa-control Spül- und Kontrollschächte verbaut. Die geschlitzten Stangendränrohre verfügen über eine große Wassereintrittsfläche, geringe Wassereintrittswiderstände und eine gleichmäßige Verteilung der Öffnungen über den Rohrumfang. Diese Eigenschaften sollen die Anforderungen der DIN 18035-3 „Sportplätze – Entwässerung“ erfüllen.
Die mitgelieferten Formstücke ließen sich problemlos verbauen. Die sechs quadratischen Schachtabdeckungen (50x50 cm) ermöglichen eine Integration der GaLa-control-Schächte in die Oberfläche.
Alle Komponenten sind untereinander kompatibel, die einzelnen Produkte sind wirklich klasse: GaLa-drän ist ein schlüssiges System, das sich im Sportplatzbau gut etablieren kann.
Kostenvorteile durch reduzierten Schachtbedarf
Das GaLa-drän-System, bestehend aus PVC-U-Stangenrohren als Saug- und Sammelleitungen sowie dem Spül- und Kontrollschacht GaLa-control, ist im Pichterichstadion aufeinander abgestimmt. Die Sauger nehmen das Wasser auf dem Trainingsplatz auf. Jeweils drei Saugleitungen führen im Kreuzschacht GaLa-control zusammen, bevor das Wasser in die Sammler und zur Vorflut geleitet wird.
Der springende Punkt für GaLa-drän und ein bedeutender Unterschied zu anderen Systemen ist, dass für drei Saugerleitungen nur ein Schacht benötigt wird. So brauchen wir weniger Schächte, das spart beachtliche Materialkosten und natürlich auch Arbeitszeit.
Der kompakte Spül- und Kontrollschacht mit seinen vier Anschlüssen für drei Saugleitungen und die Verbindung zur Sammelleitung ermöglichte die Umsetzung der Drän-Anlage mit einem Minimum an Schächten. Die Einbauhöhe des 80 cm hohen, druckfesten PVC-U-Schachts konnte durch Kürzen oder Verlängern mittels eines Schachtaufsetzrohres an die örtlichen Gegebenheiten angepasst werden.
Inspektions- und Spülbarkeit
Die Inspektion von Drän-Anlagen im Sportplatzbau war bisher oft aufwendig, da eine vollständige Kamera-Inspektion bei nicht abgestimmten Systemen schwierig war. Das GaLa-drän-System soll hier Vorteile bieten: Durch den kreuzförmig konzipierten Schacht ist die Anlage zugänglich. Anwender können das System mittels Standard-Kanal-TV-Technik inspizieren und bei Bedarf mit einem Hochdruckspülverfahren reinigen.
Kunststoffrasen ist ein vergleichsweise teurer Belag, der hohe Kosten verursacht, falls die Entwässerungsanlagen saniert werden müssen. Weil das GaLa-drän – System von FRÄNKISCHE über die Schächte komplett inspizierbar und spülbar ist, ist uns die Entscheidung dafür leicht gefallen.
Durch die zuverlässige Entwässerung des Sprung-Anlage und des Kunstrasenfeldes im Pichterichstadion soll die ganzjährige Nutzung der Sportflächen gewährleistet sein, wodurch Trainingsausfälle aufgrund von Regen vermieden werden.
