Effiziente Verdichtung mit dem Weycor AW 1070

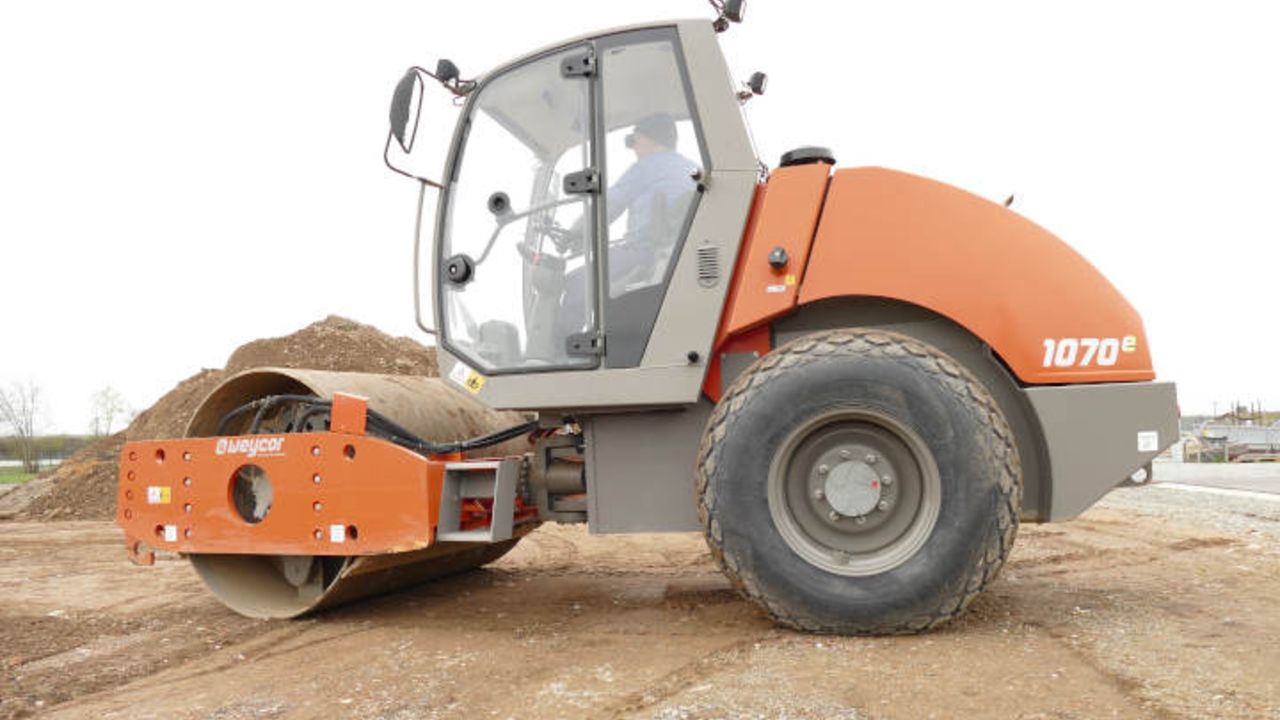

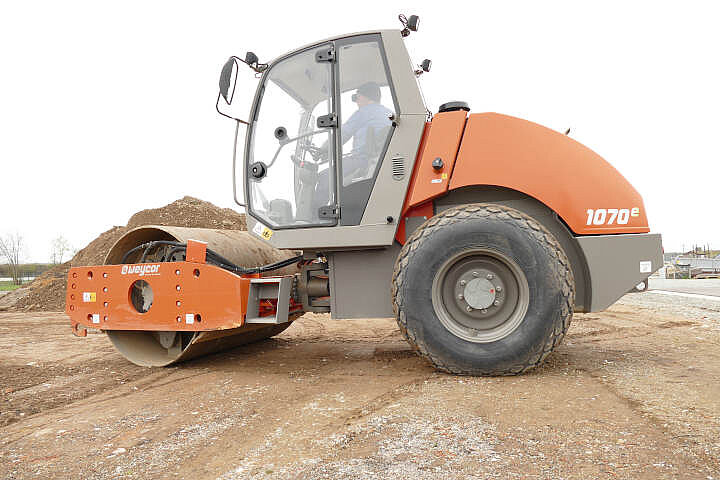

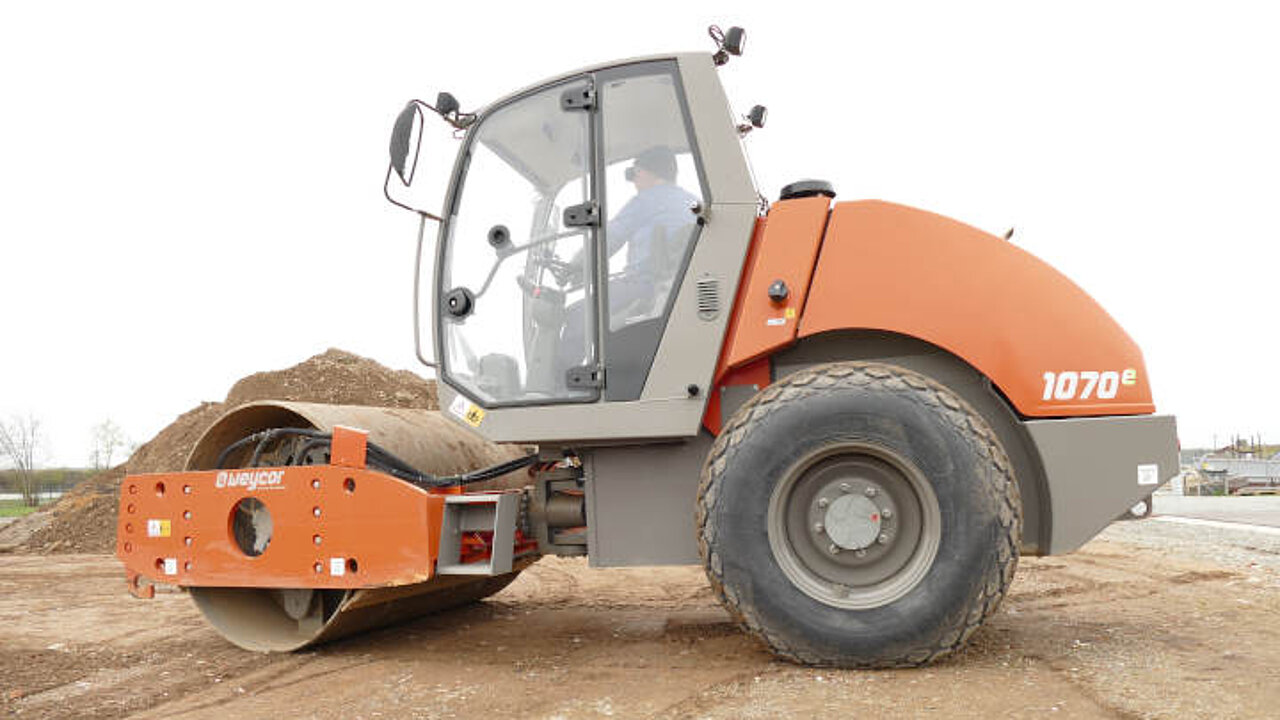

Der Weycor Walzenzug AW 1070 von Atlas Weyhausen, ein 7,1 Tonnen schweres Gerät, wird für die Verdichtung eines 2.000 m² großen Fahrzeugstellplatzes bei Regensburg eingesetzt. Die Maschine ist mit einem 54 kW (73,4 PS) starken Motor ausgestattet und verdichtet lehmigen Boden. Eine tiefe und gleichmäßige Verdichtung ist hierbei entscheidend.
Für die Verdichtung stehen eine Amplitude von 1,6 bis 0,7 mm, eine Frequenz von 30 oder 40 Hz sowie eine Zentrifugalkraft von 120 bzw. 90 kN zur Verfügung.
Verdichtungskontrolle mit CompDoc
Zur Überwachung und Dokumentation der Verdichtungsarbeit kommt das Weycor CompDoc Mess- und Aufzeichnungssystem zum Einsatz. Dieses System überträgt alle relevanten Informationen rechnergesteuert auf ein LCD-Display in der Fahrerkabine. Ein Sensor erfasst das Schwingverhalten der Bandage, woraus der Wert für die relative Verdichtung berechnet wird. Der Fahrer erhält so jederzeit Informationen über Verdichtung, Sprungbetrieb, Amplitude, Frequenz und Geschwindigkeit.
Dies ist besonders wichtig, da die Unterschichten der Baustelle aus unterschiedlichem Material bestehen und teilweise Gestein enthalten, was eine gleichmäßige Verdichtung erschwert. Das Überwachungsprotokoll belegt den Erfolg dieser Methode. CompDoc ist einfach zu bedienen: Nach dem Starten des Motors und dem Empfang des Satellitensignals beginnt die Aufzeichnung automatisch mit dem Start der Vibration.
Das portable CompDoc-Gerät lässt sich mittels Schnellverschluss an verschiedenen Maschinen befestigen. Eine Überwachung aus der Zentrale ist via GPRS mit einem zusätzlichen Modem möglich. Die Standard-GPS-Genauigkeit liegt bei unter 30 cm und kann auf bis zu 1 cm präzisiert werden. Das System wertet dynamische Überfahrten, Verdichtungszuwachs, Messfahrten (Plattendruckversuch am Ende der Verdichtungsarbeit) und klassische Plattendruckversuche aus. Dies ermöglicht einen korrekten Verdichtungsnachweis über die gesamte Fläche ohne zusätzlichen Aufwand.
Robuste Bauweise und Komfort
Weycor Walzenzüge von Atlas Weyhausen zeichnen sich durch ihre robuste Konstruktion und Fertigung aus. Der komplette Vorderrahmen, mit Ausnahme der Querträger, ist geschweißt, um maximale Stabilität zu gewährleisten. Alle Weycor Walzenzüge, einschließlich des AW 1070, verfügen über wartungsfreie Knickpendelgelenke. Diese ermöglichen, dass Vorder- und Hinterwagen in einer Spur laufen und tragen zu einem tief liegenden Schwerpunkt bei. Der Knickwinkel des Gelenksystems beträgt 35°, der Pendelwinkel 12°, was eine hohe Manövrierfähigkeit ermöglicht.
Die serienmäßige No-Spin-Achse mit permanenter Differentialsperre sorgt für Traktion und Steigfähigkeit, indem sie ein einseitiges Durchdrehen eines Rades verhindert. Bei Kurvenfahrten, wo unterschiedliche Raddrehzahlen auftreten, wird die Sperre automatisch aufgehoben und erst wieder aktiviert, wenn die Räder synchron laufen.
Die ROPS-Kabine bietet dem Fahrer einen Arbeitsplatz mit guter Rundumsicht dank Vollverglasung. Zur Ausstattung gehören eine Heckscheibenheizung, große Spiegel und vier Arbeitsscheinwerfer. Eine dreifach verstellbare Lenksäule und ein ergonomischer Joystick mit vordefinierten Motordrehzahlen sind serienmäßig. Bei schwierigen Untergründen wird die Antriebsleistung automatisch reduziert, um den Fahrer zu entlasten. Ein Dualpumpensystem und eine stufenlose Zugkraftregelung gewährleisten automatisch die maximale Traktion an Achse und Bandage.
Beratung und Service durch ATLAS Kern GmbH
Die ATLAS Kern GmbH ist der regionale Weycor-Händler und seit 1983 im Bereich Verdichtung tätig. Mit rund 120 Mitarbeitern an den Standorten Steinach, Erlangen und München bietet das Unternehmen Beratung an. Ziel ist es, die passende Maschine mit der entsprechenden Ausrüstung oder Konfiguration für die jeweilige Aufgabe zu finden, um die Wirtschaftlichkeit zu optimieren. Schneller Service und Reparatur gehören ebenfalls zum Leistungsangebot.
Für den Kunden und damit auch für uns sind die Weycor Walzen optimale Maschinen. Man kann sagen, dass wir nichts mehr von ihnen hören, wenn Sie bei Kunden im Einsatz sind. Durch Ihre Robustheit sind sie dauerhaft und langlebig. Das schafft Zufriedenheit und ist optimal für die Kunden und damit auch für uns.
Josef Kern, Geschäftsführer von Kern Baumaschinen
