Laserempfänger für präzise Aushubarbeiten
Beim Ausmessen der exakten Aushubtiefe sind Rotationslaser auf Baustellen unverzichtbar. In der Praxis ist dafür jedoch häufig eine zusätzliche Person in der Baugrube erforderlich, die Messwerte abliest und den Baggerführer einweist. Das erhöht den Personalaufwand und birgt das Risiko von Missverständnissen im Arbeitsablauf.

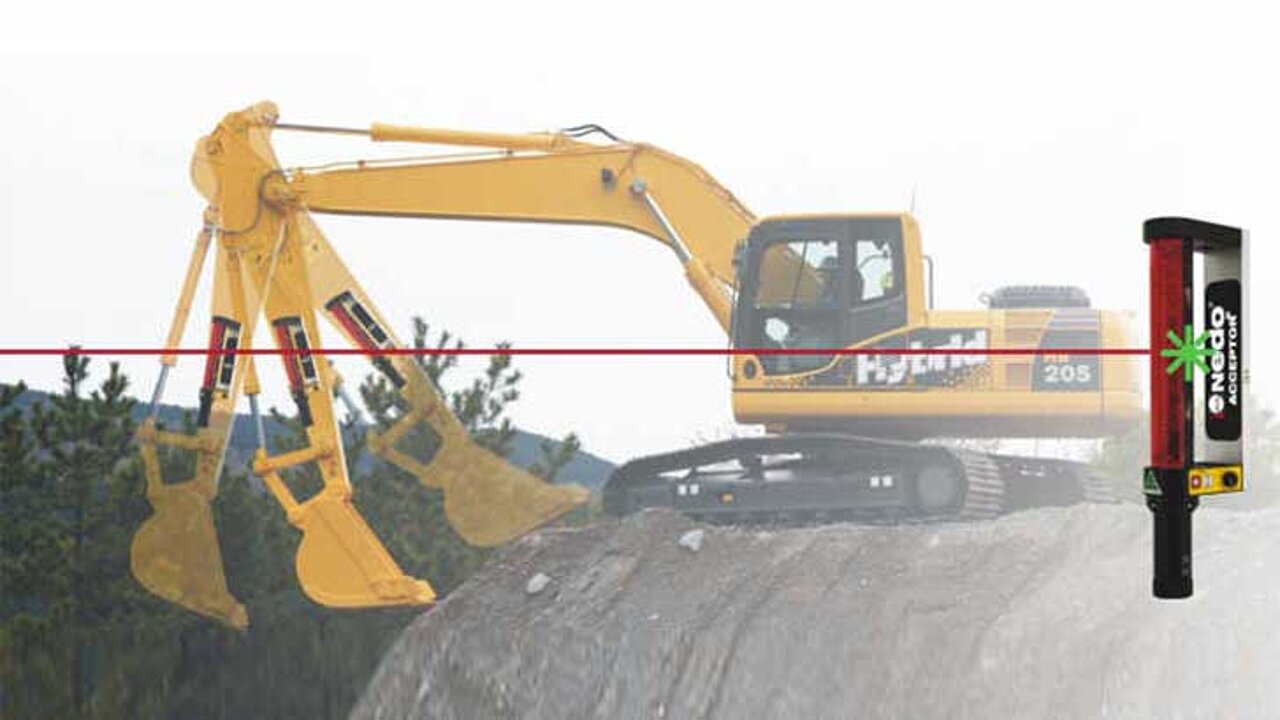

Mit dem speziell für Bagger entwickelten Laserempfänger AcceptorM bietet die Nedo GmbH & Co. KG eine Lösung, die präzises Arbeiten ohne zusätzlichen Einweiser ermöglicht. Das Gerät wird per Magnet direkt am Baggerstiel befestigt und ist für den Maschinenführer gut sichtbar positioniert.
Echtzeit-Anzeige direkt im Sichtfeld
In Kombination mit dem Rotationslaser Primus² H2N+ ermittelt das System die relative Höhe der Löffelschneide in Echtzeit. Verschiedenfarbige LED-Symbole zeigen an, ob sich die Schneide über, unter oder exakt auf der definierten Nulllinie befindet. Optional unterstützt eine akustische Signalisierung die optische Anzeige.
Die Genauigkeit kann je nach Anforderung in drei Stufen auf ±4, ±8 oder ±12 mm eingestellt werden. Eine integrierte Neigungskompensation sorgt dafür, dass auch bei einer Stielneigung von bis zu 30° exakte Höhenwerte erfasst werden. Das erleichtert ein präzises und effizientes Arbeiten im Erd- und Tiefbau.
Hohe Nivelliergenauigkeit und große Reichweite
Der Rotationslaser Primus² H2N+ verfügt über eine automatische Selbstnivellierung, die während des Betriebs kontinuierlich die horizontale beziehungsweise geneigte Ausrichtung überprüft. Bei Abweichungen wird der Laser automatisch nachjustiert. Eine integrierte Höhenkontrolle stoppt das Gerät bei starken Erschütterungen, um Messfehler zu vermeiden.
Die Nivelliergenauigkeit liegt bei ±0,5 mm auf 10 m Entfernung beziehungsweise bei ±0,015 Prozent in beiden Neigungsachsen. Mit einer Reichweite von bis zu 700 m eignet sich das System auch für größere Baustellen mit unterbrechungsfreien Arbeitsabläufen.
Mehr Sicherheit auf der Baustelle
Durch die Kombination aus Rotationslaser und AcceptorM wird der Zeitaufwand bei Aushubarbeiten reduziert. Gleichzeitig erhöht sich die Arbeitssicherheit, da sich keine zusätzliche Person im Schwenkbereich des Baggers aufhalten muss. Vorgestellt wurden beide Systeme auf der Messe GaLaBau 2018 in Nürnberg.
