Spezielle Maßnahmen für die Bodenverdichtung
Der Neubau der Bundesstraße 207, einer wichtigen Verkehrsachse entlang des Lübecker Stadtgürtels, stellt die beteiligten Baufirmen vor besondere Aufgaben. Die Trasse verbindet die A 20, den neuen Hochschulstadtteil und den Flughafen Lübeck-Blankensee. Entlang des Verlaufs erschweren weiche Bodenverhältnisse die Bauarbeiten.
Die Verdichtung des Unterbaumaterials erfordert daher spezielle Maßnahmen. Die Lübecker Straßenbaubehörde verlangt von den ausführenden Unternehmen pro Bauabschnitt detaillierte Verdichtungsnachweise. Die Firma Eurovia, die den Auftrag für den Straßenbau erhalten hat, beauftragte den Landtechnischen Lohnbetrieb Sönke Krey aus Beidenfleth mit den Erdarbeiten.
Da wir keine eigenen Walzenzüge besitzen, haben wir uns eine entsprechende Maschine aus dem HKL Mietpark geholt. Wir haben den Jungs von HKL das Problem mit der Verdichtungskontrolle erklärt und die hatten gleich eine passende Lösung parat.

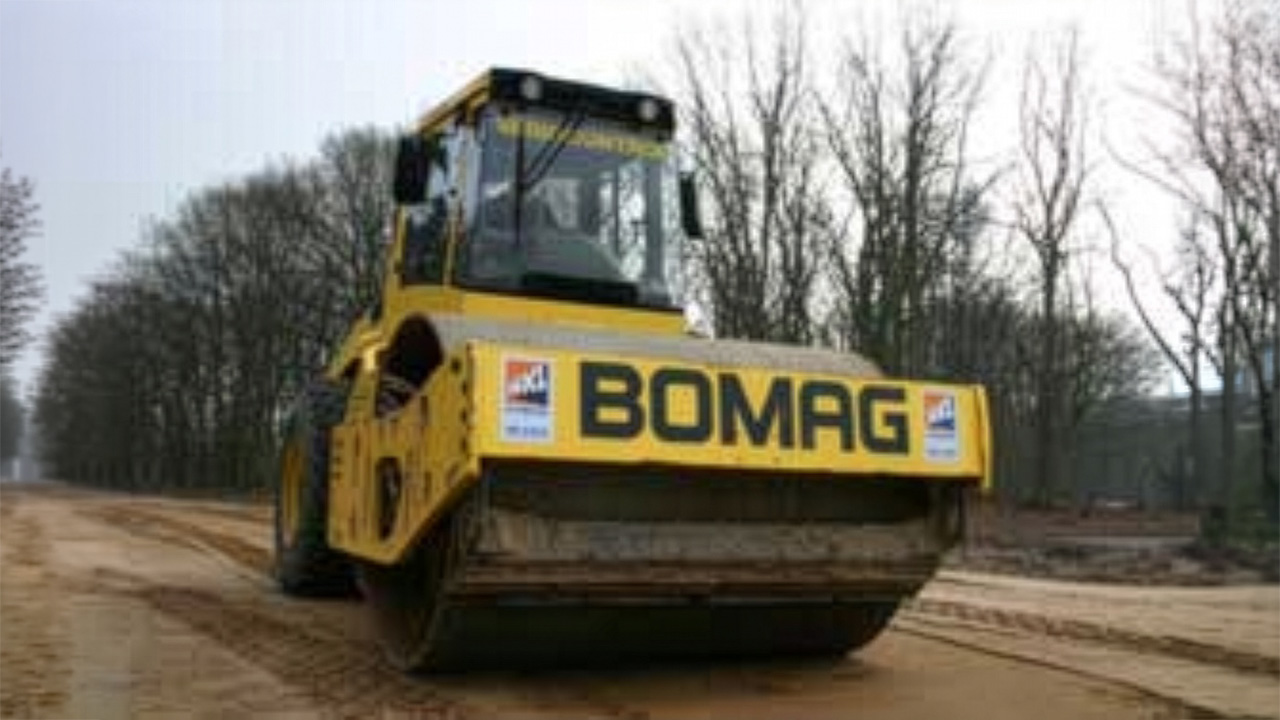

HKL lieferte einen BOMAG Walzenzug BW 213 direkt zur Baustelle. Dieser war bereits mit dem Verdichtungsmessprogramm Variocontrol ausgestattet.
Präzise Messsysteme für effiziente Verdichtung
Thomas Wichmann, Kundenberater bei HKL, hob die Vorteile des Systems hervor:
Ein großer Vorteil, denn so entfällt das separate Messen der verdichteten Flächen mit dem Fallgewicht.
Ein Großteil der HKL-Walzenzüge ist standardmäßig mit dem BOMAG-Messsystem Terrameter BTM prof ausgerüstet. Dieses System ermittelt die dynamische Bodensteifigkeit als Vibrationsmodul Evib [MN/m²] und zeigt diesen Wert auf dem BOMAG Operation Panel (BOP) an.
Die Ermittlung des Evib-Wertes basiert auf dem Zusammenspiel zwischen der Belastung des Bodens durch den Walzenzug und der daraus resultierenden Bodenverformung. Der Evib-Wert steht in direktem Zusammenhang mit den Verformungsmodulen EV1 und EV2, was eine direkte Übertragung von Verdichtungsanforderungen und -ergebnissen ermöglicht.
Die BOMAG Variocontrol Walzenzüge aus dem HKL-Mietpark bieten eine spezielle Funktion: Der Walzenfahrer kann fünf Evib-Werte (45, 80, 100, 120, 150 MN/m²) als Anforderungswerte vorwählen. Dies ermöglicht eine effektive und gleichmäßige Verdichtung sowie eine exakte und flächendeckende Kontrolle.
Der Einsatz des Systems in Lübeck-Blankensee erwies sich für das Erdbauunternehmen als vorteilhaft.
Wir konnten jederzeit die Daten über USB-Sticks ans Baubüro liefern. Und es musste kein zusätzlicher Mann für die Messung eingesetzt werden. Besonders hilfreich war für uns hierbei die Beratungskompetenz und Flexibilität der Leute von HKL.
