Effiziente Glasfaserkabelverlegung mit der TL 12 V2

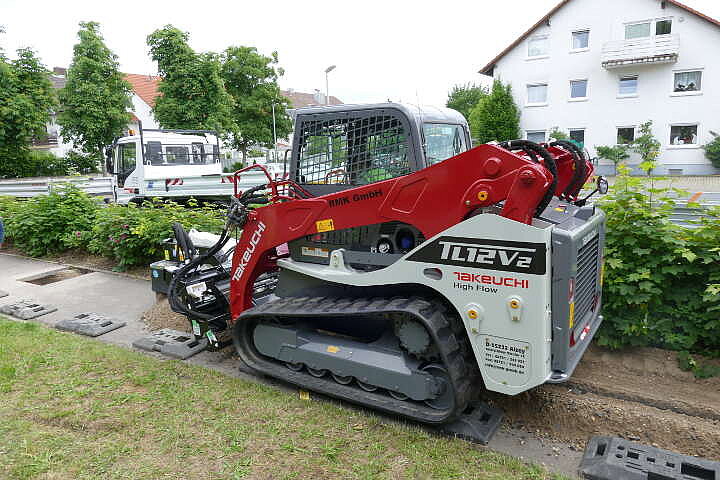

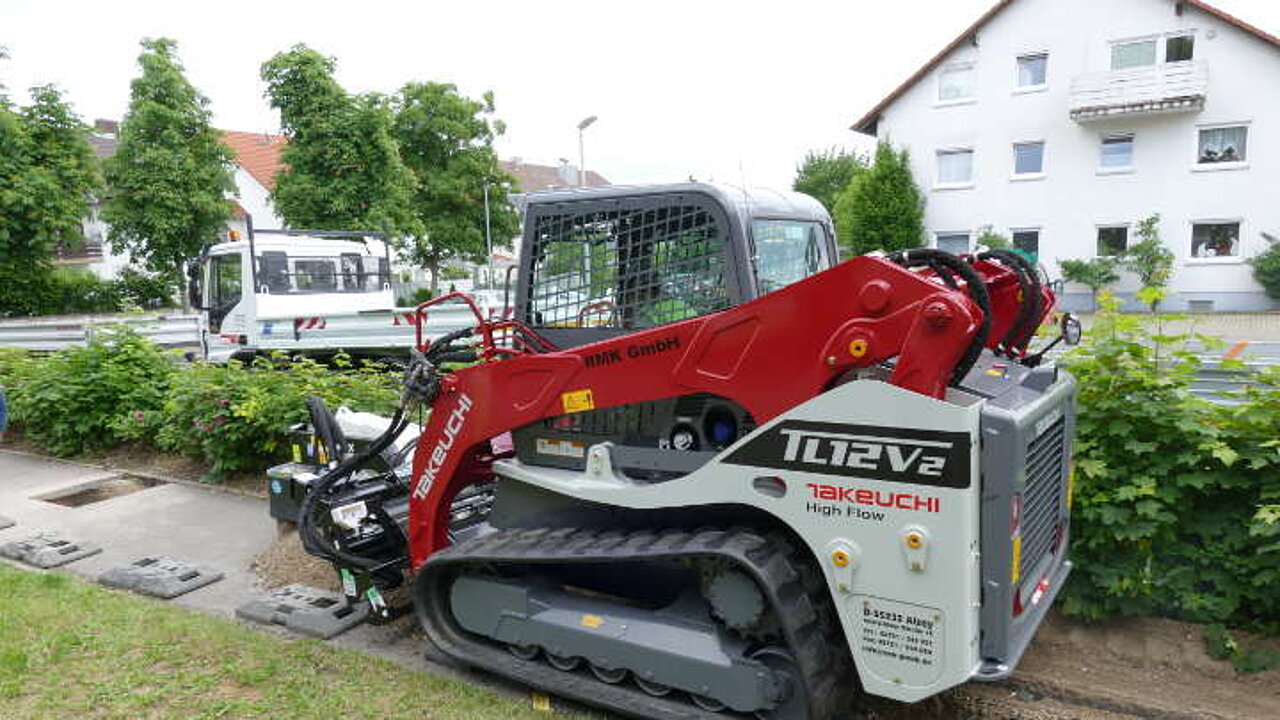

Die Takeuchi-Laderaupe TL 12 V2 dient als Trägergerät für ein neues System zur Verlegung von Glasfaserkabeln. Ihre High-Flow-Hydraulikleistung und der kraftvolle Motor ermöglichen das zügige Fräsen von Rohrgräben für Speednet-Kabel.
Angetrieben von einem 78,2 kW (106,3 PS) starken Motor mit 3,7 Litern Hubraum, fräst die vorne an der Laderaupe montierte Fräse einen 10 cm breiten und etwa 40 cm tiefen Rohrgraben. Dieser Graben wird für die Verlegung von Speednetrohren für schnelles Internet genutzt. Die Idee zur Beschleunigung der Speednetrohrverlegung mittels dieser Technik stammt von Gerald Vatter, Geschäftsführer der Rhein-Main-Kabelgesellschaft mbH aus Alzey. Die technische Umsetzung erfolgte durch den Takeuchi-Generalimporteur, die Wilhelm Schäfer GmbH aus Mannheim. Der erste Einsatz des Systems fand in Wörth bei Karlsruhe statt.
Leistungsfähige Hydraulik für präzises Fräsen
Das neue Kabelverlegungskonzept wird durch die Takeuchi-Laderaupe TL 12 V2 ermöglicht, die die notwendigen technischen Voraussetzungen bietet. Dazu gehört eine kraftvolle Hydraulik mit vier Kreisläufen, die Leistungen von 47,6 bis 111,8 l/min liefern. Der Zusatzkreislauf „High-Flow“ erreicht 153 l/min. Diese Leistung treibt die Fräse an und steuert sie, um Asphalt und Untergrund zu bearbeiten und einen präzisen Kanal zu erstellen.
Die Raupe liefert kontinuierlich die erforderliche Kraft für saubere Schnittkanten und gleichbleibende Grabentiefen und -breiten. Der Einsatz dieser Maschinenkombination wird durch das Taklock-Schnellkupplungssystem vereinfacht. Die Anschlüsse der Fräse oder anderer Anbaugeräte werden in die Taklock-Halterung geführt und durch Umlegen eines Hebels verbunden.
Vielseitige Einsatzmöglichkeiten der Laderaupe
Die TL 12 V2 ist für verschiedene Einsätze konzipiert. Mit einer Breite von 1.960 mm kann sie auf Fußwegen oder anderen schmalen Wegen und Eingängen eingesetzt werden. Die maximale Hubhöhe beträgt 4.335 mm, und sie kann bis zu 1.865 kg Nutzlast befördern. Die Geschwindigkeit erreicht bis zu 11,8 km/h. Die 450 mm breiten Ketten erzeugen einen Bodendruck von 0,33 kg/cm². Diese Eigenschaften prädestinieren die Raupe auch für Be- und Entladen, Planumerstellung und Materialtransport. Das neu konstruierte Laufwerk ist für extreme Geländegängigkeit ausgelegt, wobei die Laufwerksträger fest mit dem Chassis verschweißt sind.
Fahrantrieb und Laufwerke sind erhöht angebracht, um Verschmutzungen zu vermeiden. Die Laufwerkskonstruktion reduziert zudem die Zug- und Druckbelastung der einzelnen Kettenstege. Für präzises Arbeiten ist die Takeuchi-Raupe mit einem Vertikalhubgerüst ausgestattet. Ein Schnellwechsler ermöglicht den zügigen Wechsel zwischen verschiedenen Aufgaben.
Hohes technisches Niveau und Komfort
Die Takeuchi TL 12 V2 verfügt über zahlreiche technische Details. Der Motor entspricht der EPA Tier 4-Norm. Die Abgasreinigung erfolgt über einen DOC-Katalysator, einen Dieselpartikelfilter (DPF) und einen SCR-Katalysator (AdBlue). Der Luftfilter ist mit einem Pre-Cleaner ausgestattet, was Arbeiten in staubiger Umgebung ermöglicht. Alle technischen Einrichtungen sind leicht zugänglich. Die Fahrerkabine ist ergonomisch gestaltet und mit einer Klimaanlage ausgerüstet.
Zur Ausstattung gehören getönte Scheiben, eine nach innen einziehbare Kabinentür, mehrere Scheinwerfer für die Rundumbeleuchtung und eine serienmäßige Rückfahrkamera.
Das neue System für Speednetrohre
Die TL 12 V2 bietet die Voraussetzungen für den Einsatz mit den neuen Speednetrohrsystemen. Der erste Einsatz in Wörth zeigte das Potenzial dieser Methode. Bei geeignetem Untergrund können voraussichtlich bis zu 200 m Speednetrohrgräben pro Stunde gefräst werden. Die Takeuchi TL 12 V2 soll dazu beitragen, dass diese neue Methode von Auftraggebern angenommen wird.
