Effiziente Dammkonstruktion mit Spezialwerkzeug
Das Hochwasserrückhaltebecken Wolterdingen, ein Bestandteil des Integrierten Donau-Programms zum Hochwasserschutz an Breg und Donau, soll ein Fassungsvermögen von rund 4,7 Millionen Kubikmetern erreichen. Die Bauarbeiten begannen im Juli 2006. Aktuell wird der 460 Meter lange und bis zu 18 Meter hohe Damm errichtet, der die Seitenwände des Beckens verbindet. Hierfür werden insgesamt 300.000 Kubikmeter Schüttmaterial verarbeitet.

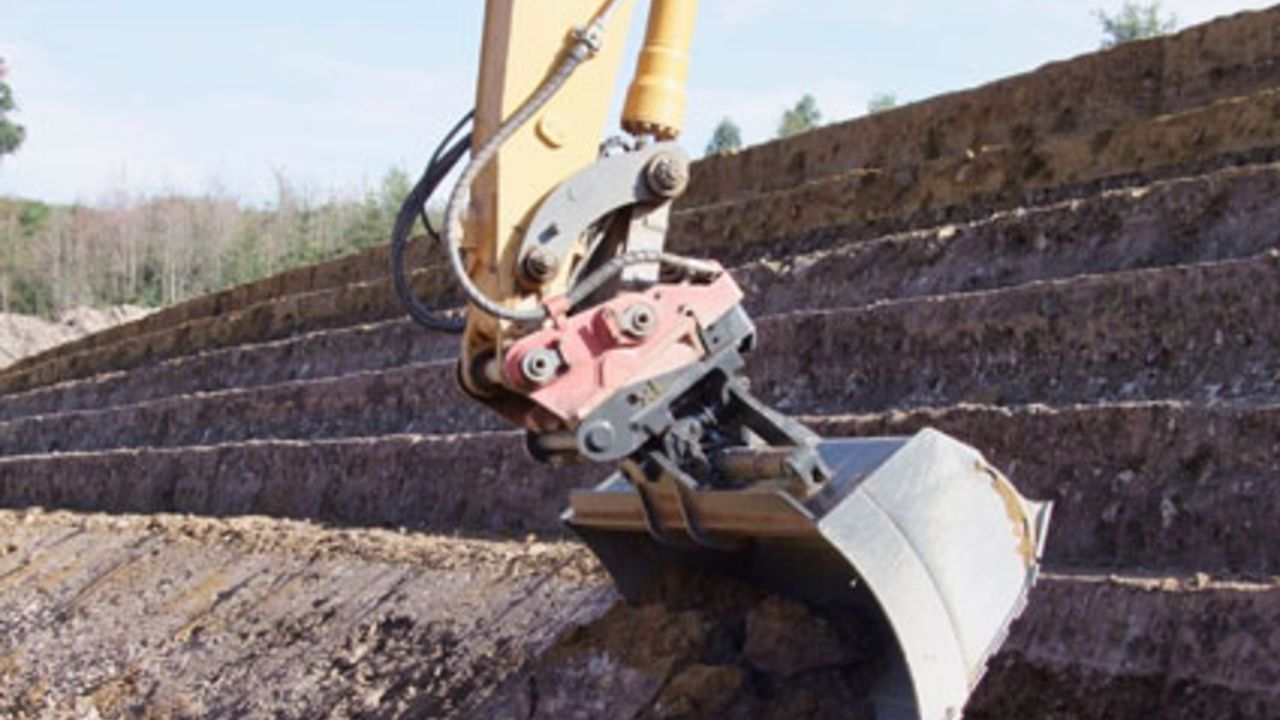

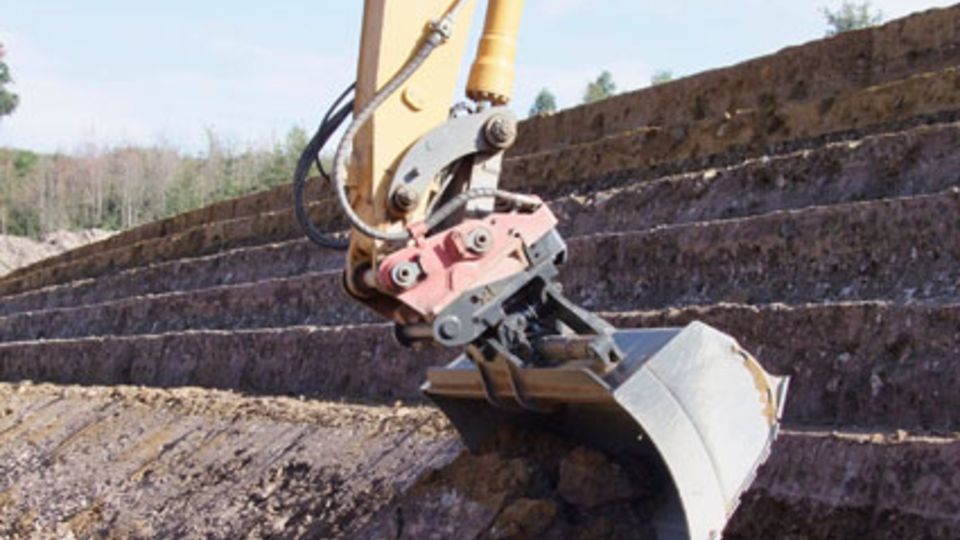

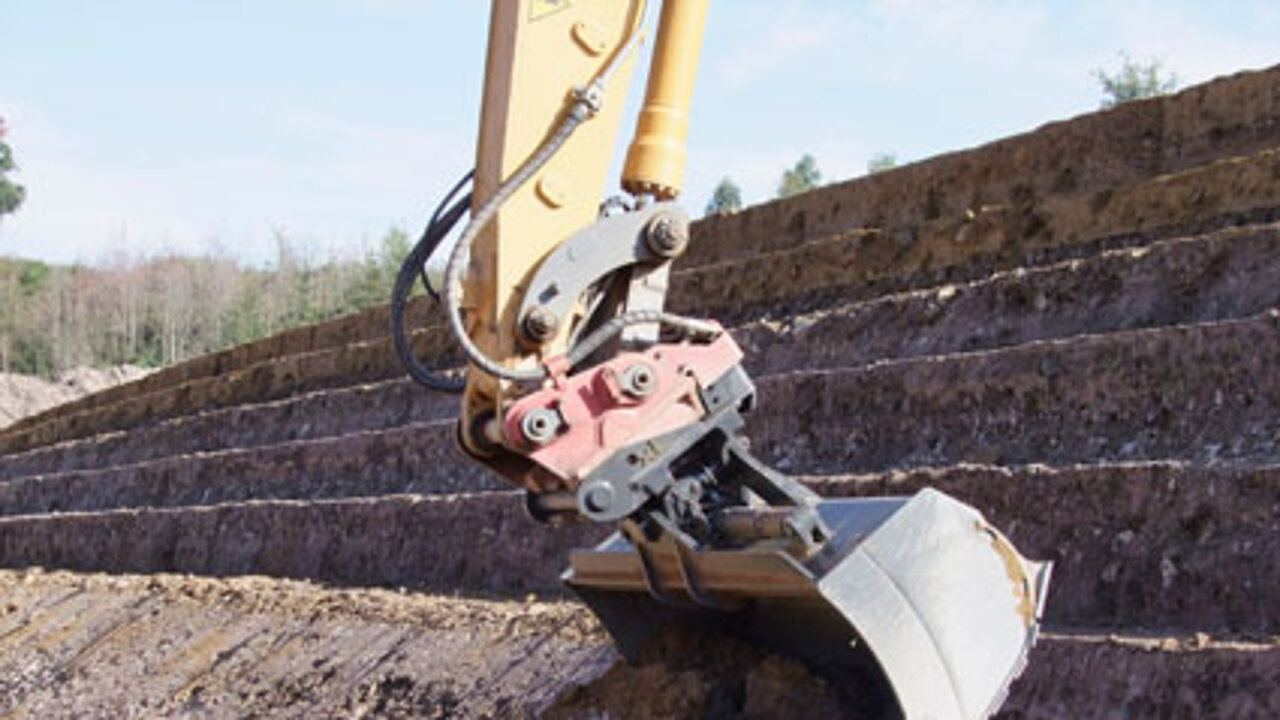

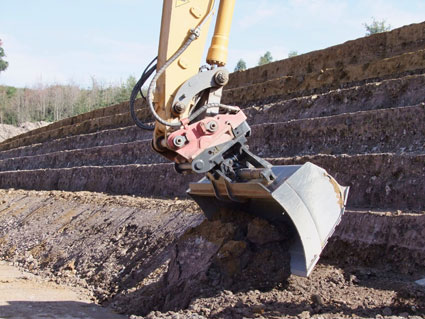

Für die Qualität des Bauwerks ist die präzise Ausführung der Profile und Abtreppungen entscheidend. Diese Arbeiten werden mit einem Lehnhoff Schwenklöffel HG30SH durchgeführt. Der 2.500 mm breite Schwenklöffel ist an einem 30-Tonnen-Bagger vom Typ Liebherr 934 montiert, der mit dem Schnellwechselsystem Variolock von Lehnhoff ausgestattet ist. Eine besondere Anforderung stellt das präzise Herausarbeiten von Abtreppungen im Damm dar. Der Schwenklöffel ist hierfür mit zwei Hydraulikzylindern ausgerüstet, die die seitlich wirkenden Kräfte aufnehmen und einen Schwenkbereich von 2 x 45° ermöglichen.
Der Schwenklöffel kann auch bei nicht waagerechter Position des Baggers stets im erforderlichen Winkel bewegt werden. Um den Materialverschleiß beim Herausarbeiten der Treppen aus dem aufgeschütteten Damm zu minimieren, ist der Lehnhoff HG30SH mit seitlichen Schneiden aus Lehborit 5000 (500 HB Stahl) und einem Boden aus 400 HB Stahl gefertigt. Zusätzliche Verschleißsohlen am Boden tragen zu langen Standzeiten bei. Eine rückwärtig angebrachte Zusatzschneide ermöglicht zudem das Abziehen in Rückwärtsfahrt, was die Flexibilität und Leistung im Einsatz erhöht.
Geschützte Hydraulik und Funktionssicherheit
Der Lehnhoff Schwenklöffel wurde auf Präzision, lange Standzeiten und hohe technische Qualität ausgelegt. Die Hydraulikzylinder sind serienmäßig mit Druckhalte- und Druckbegrenzungsventilen ausgestattet. Dies gewährleistet, dass der Löffel den gewünschten Arbeitswinkel auch in unterschiedlichen Winkelstellungen sicher hält, was die Bedienung erleichtert. Bei Überlastung schützen die Druckbegrenzungsventile die Hydraulikzylinder und Schläuche.
Die Hydraulikzylinder verfügen über einen Kolbenstangenschutz und einen integrierten Abstreifring, um Beschädigungen durch herabfallende Steine zu verhindern. Dieser Schutz ist für Servicearbeiten einfach demontierbar. Ein weiteres Merkmal der Funktionssicherheit ist die geschützte Verlegung der Hydraulikschläuche am Schwenkkopf, außerhalb des durch Material gefährdeten Bereichs, was das Beschädigungsrisiko reduziert.
Die Größe des Löffels trägt maßgeblich zum Baufortschritt bei. Täglich werden etwa 3.000 Kubikmeter Material eingebaut. Dies ist für das Land Baden-Württemberg als Bauherr und das ausführende Unternehmen Lutzenberger von Vorteil, da Termine eingehalten werden können. Dies gilt auch unter der Bedingung, dass das einzubauende Material bei hoher Feuchtigkeit nicht verdichtet und somit nicht eingebaut werden kann.
Der Lehnhoff Schwenklöffel HG30SH mit 2.500 mm Breite demonstriert bei diesem Bauvorhaben seine Effizienz und Leistungsfähigkeit.
