Robuste Präzision für den Baustelleneinsatz
Rotationslaser mit passenden Empfangsgeräten sind im Bauwesen für präzise Arbeiten unerlässlich. Besonders im Baustelleneinsatz sind Robustheit und einfache Handhabung der Empfangsgeräte gefragt. Viele Modelle verfügen jedoch über Halteklammern, die ein flaches Anlegen an Wänden erschweren und das Entfernen von Schraubklemmungen erfordern, was zu Arbeitsunterbrechungen führen kann.

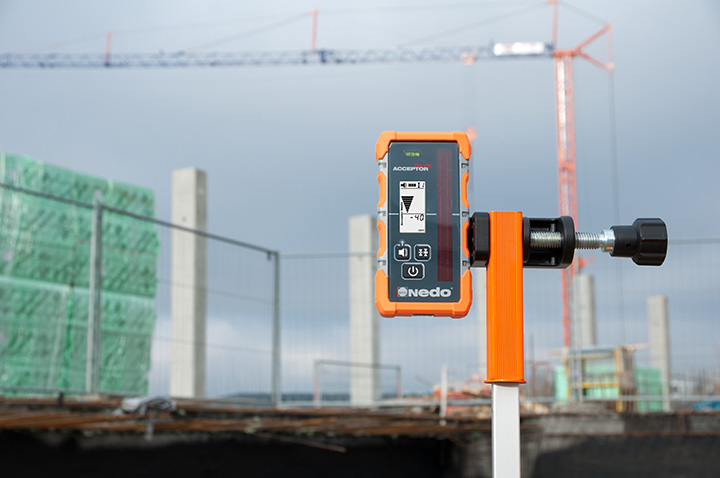

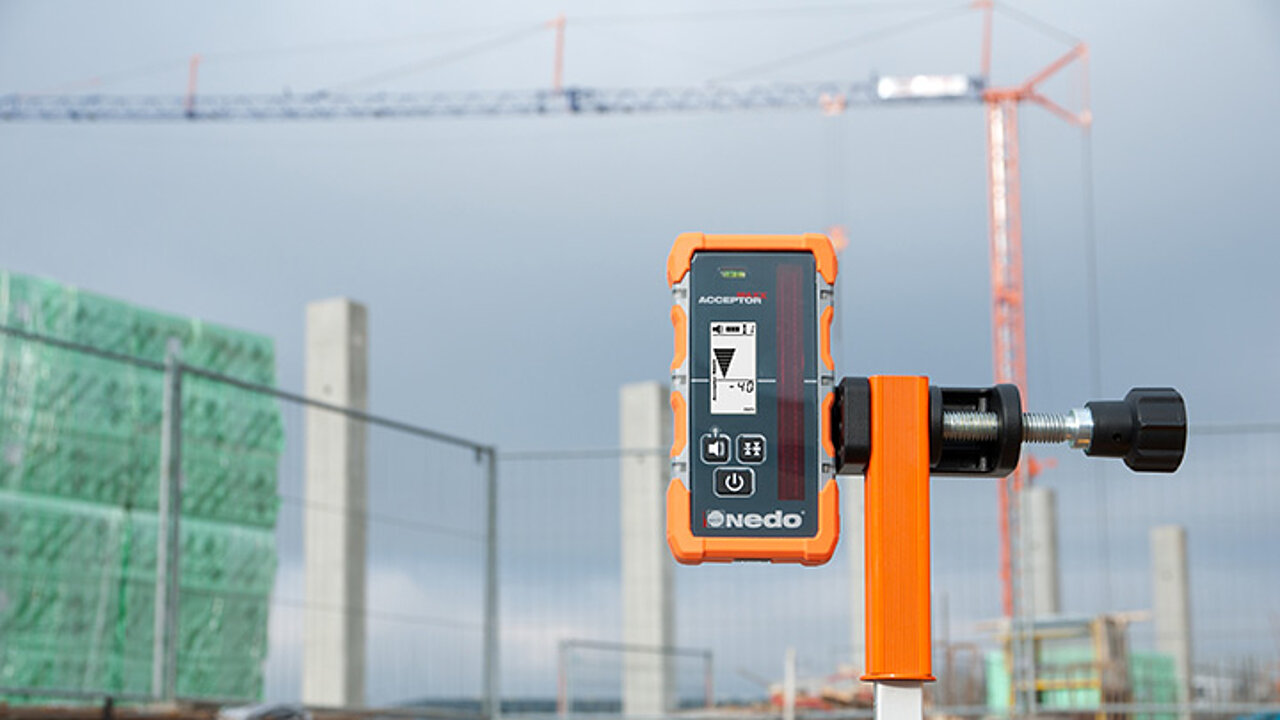

Zudem erschweren kleine Empfangsfelder bei vielen Laserempfängern die Arbeit. Die Nedo GmbH & Co. KG hat daher den digitalen Laserempfänger ACCEPTOR MAXX entwickelt. Dieser verfügt über eine robuste Halteklammer in Heavy-Duty-Ausführung aus Aluminium, die bruchsicher ist. Das flache Anlegen an Wänden ist ohne Entfernen der Klemmung möglich.
Das extra große Empfangsfeld von 120 mm Länge ermöglicht eine zuverlässige Detektion innerhalb eines Arbeitsbereichs von bis zu 900 m. Leistungsstarke LEDs, die von der Seite und von vorne ablesbar sind, dienen der Orientierung. Der ACCEPTOR MAXX entspricht der Schutzklasse IP67 und ist für rote Rotationslaser geeignet.
Präzision und Handhabung im Fokus
Im Hoch- und Tiefbau ist Millimeterarbeit gefordert, insbesondere beim Nivellieren zur exakten Bestimmung von Höhenunterschieden. Hierbei wird der Laserempfänger mit einer Halteklammer an einer Messlatte befestigt. Auch im Innenausbau ist bei der Übertragung von Meterrissen hohe Genauigkeit erforderlich, wobei Laserempfänger an Wänden angelegt werden müssen.
Bei beiden Anwendungsfällen ist eine präzise und zugleich einfache Handhabung entscheidend. Häufig müssen die Halteklammern abgeschraubt werden, um ein flaches Anlegen des Empfängers an einer Wand zu ermöglichen. Nicht selten gehen diese dann verloren, was die Routinearbeit unnötigerweise erschwert.
Dies erklärt Frank Fischer, Geschäftsführer bei Nedo. Er weist zudem darauf hin, dass Schrauben, Halterungen und Displays auf Baustellen rauen Bedingungen ausgesetzt sind. Kunststoffausführungen, unzureichende Beleuchtung der Anzeige, Verschmutzungen und umständliches Ablesen können die Arbeit zusätzlich erschweren.
Design und Funktionalität des ACCEPTOR MAXX
Der ACCEPTOR MAXX ermöglicht durch sein Design das flache Anlegen an Wände, auch mit angeschraubter Halteklammer. Die serienmäßige Nedo Heavy-Duty-Halteklammer aus Metall sorgt für einen verschleißsicheren Einsatz im Innen- und Außenbereich.
Die Stromversorgung erfolgt über zwei 1,5 V-AA-Batterien, die eine Betriebsdauer von bis zu 120 Stunden bieten. Im ECO-Modus kann die Betriebsdauer durch Deaktivierung der Displaybeleuchtung verlängert werden. Eine Abschaltautomatik nach 15 Minuten ohne Empfangssignal reduziert den Stromverbrauch.
Das erweiterte Empfangsfeld des ACCEPTOR MAXX deckt einen Arbeitsbereich von bis zu 900 m Durchmesser ab und ermöglicht ein schnelles Auffinden der Laserebene. Die Höhenabweichung der Laserebene von der Null-Linie des Laserempfängers wird automatisch berechnet und digital angezeigt, was den Zeitaufwand beim Nivellieren reduziert.
Verbesserte Ablesbarkeit und Robustheit
Eine Neuerung ist die Beleuchtung der beiden Displays auf Vorder- und Rückseite des ACCEPTOR MAXX, um den Einsatz in anspruchsvollen Baustellenumgebungen zu erleichtern. Zusätzlich zu den Displays für den Nahbereich verfügt das Gerät über helle LEDs.
Die LEDs wurden mittels raffinierter Lichtleiter so eingebaut, dass der größte Teil des Lichts nach vorne und ein kleinerer Teil zur Seite abgestrahlt wird. Somit kann beispielsweise ein Baggerfahrer in größerer Entfernung den Empfänger genauso gut ablesen, wie ein Mitarbeiter, der seitlich neben dem Empfänger steht.
So Fischer. Dies ermöglicht das einfache und präzise Ablesen der Höhenabweichung, des Batteriezustands und der eingestellten Genauigkeit des Empfängers. Ein einstellbarer Signalton gibt akustisch Auskunft über die Lage des Empfängers zur Laserebene. Die Empfindlichkeit des Laserempfängers ist zwischen 1 mm und 8 mm einstellbar.
Das robuste Gehäuse aus ABS und das Dichtungskonzept verleihen dem Nedo ACCEPTOR MAXX die Schutzklasse IP67. Dies schützt den Laserempfänger vor Wasser, Staub, Schmutz und Stößen, was ihn für harte Einsatzumgebungen auf der Baustelle geeignet macht.
Die integrierte Libelle unterstützt die exakte Ausrichtung des Laserempfängers für präzises Arbeiten.
Die Heavy-Duty-Ausführung in Kombination mit dem erweiterten Arbeitsbereich macht den neuen ACCEPTOR MAXX zum idealen Nivellier-Tool für alle typischen Anwendungen im Tiefbau, bei Betonarbeiten, beim Schalungs-, Garten- und Landschaftsbau sowie den Innenausbau.
Resümiert Fischer.
