Das Double Lock System: Funktionsweise und Vorteile

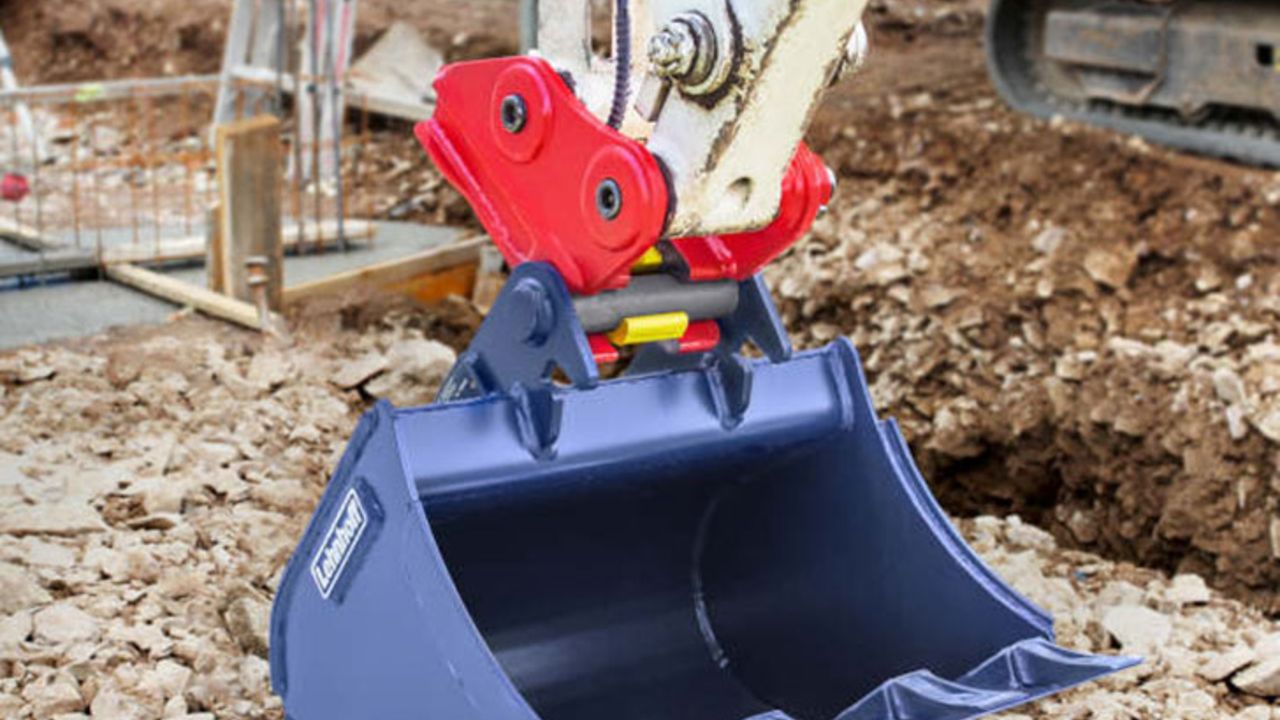

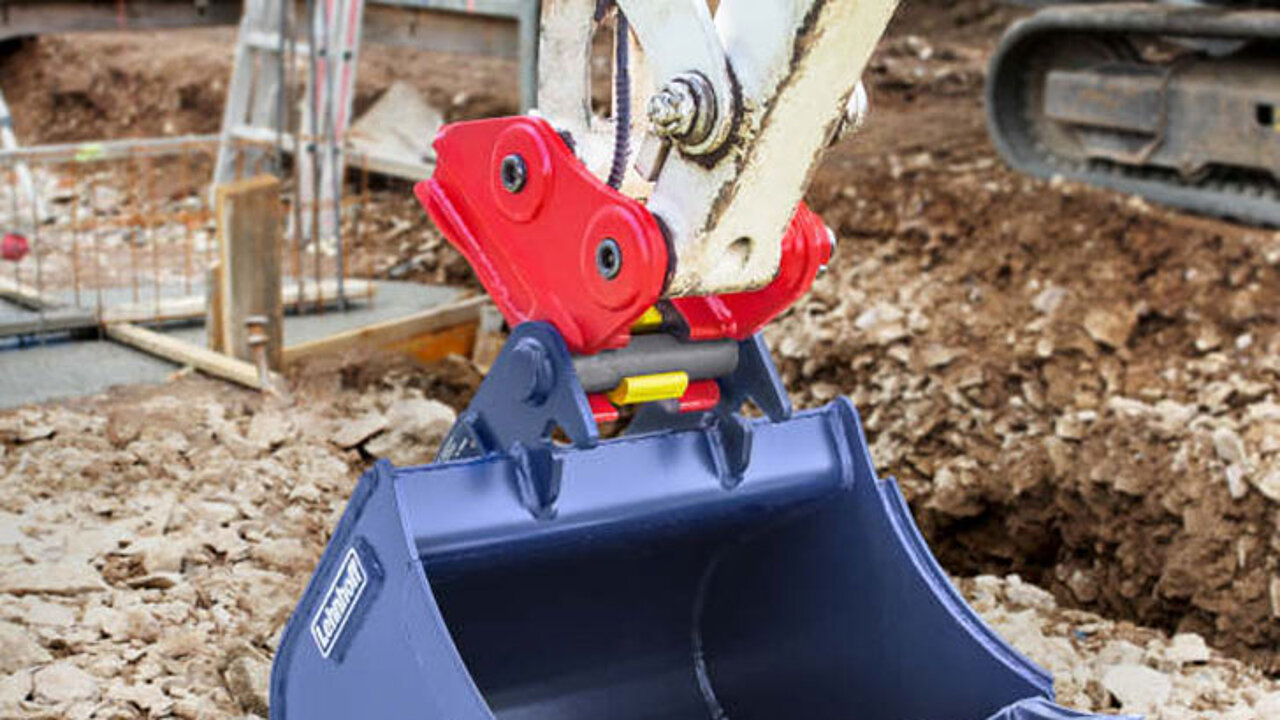

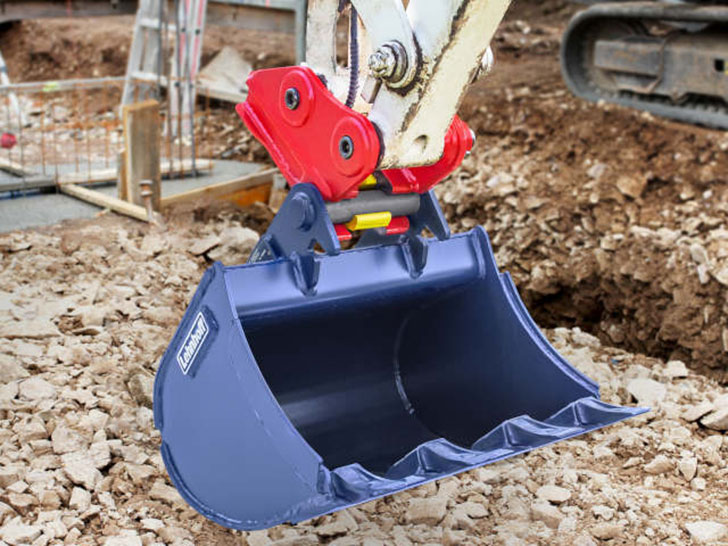

Das neue System trägt den Namen Double Lock und bietet eine doppelte Verriegelung. Die erste Verriegelung erfolgt über zwei Riegelbolzen in der Riegelplatte, wie es bei hydraulischen Schnellwechslern üblich ist. Die zweite Verriegelung wird durch eine zusätzliche Klaue realisiert, die an der Welle eingreift. Diese Klaue soll verhindern, dass Anbaugeräte herabfallen, falls sie nicht korrekt am Schnellwechsler verriegelt wurden.
„Setzt der Baggerfahrer den Verriegelungsprozess des hydraulischen Schnellwechslers in Gang, greift die zusätzliche Sicherheitsklaue automatisch in die Adapterwelle ein und verhindert so in jeder Position des Schnellwechsler das Herabfallen des Anbaugeräts“, beschreibt Lehnhoff-Marketingleiter Rainer Matz deren Funktionsweise. „Kommt es unerwartet zu einer Fehlverriegelung am Schnellwechsler, garantiert der Double-Lock-Sicherheitsklaue, dass sich das Anbaugerät nicht vollständig löst. Dieses Plus an Sicherheit ist für den Bediener nicht mit Mehraufwand und Zeitverlust verbunden.
Die Konstruktion des Systems ist darauf ausgelegt, den Bediener nicht zusätzlich zu belasten. Durch die mittige Anbringung der Sicherheitsklaue und die angepasste Geometrie der äußeren Schnellwechslerklauen können Anbaugeräte, die nicht vollständig plan am Boden liegen, einfach in die Welle der Adapterplatte eingefahren werden.
„Durch die mittige Anbringung der Sicherheitsklaue am Schnellwechsler und der angepassten Geometrie der äußeren Schnellwechslerklauen lassen sich auch Anbaugeräte, die nicht 100-prozentig plan am Boden liegen, sehr einfach in die Welle der Adapterplatte einfahren“, bekräftigt Lehnhoff-Produktmanager Sebastian Denniston.
Der Hersteller betrachtet diese Lösung als zukunftsweisend, da sie über gängige Sicherheitsnormen hinausgeht. Lehnhoff informierte seine Händler im Juni über die Neuerung und liefert die hydraulischen Schnellwechsler mit dem neuen Sicherheitsmechanismus ohne zusätzliche Kosten.
Verfügbarkeit und BG BAU Förderung für Lehnhoff Schnellwechsler
Die Auslieferung der neuen hydraulischen Double Lock-Schnellwechsler begann am 1. Juli mit den Modellen HS01, HS03 und HS03H. Ab Oktober wird die HS08-Double Lock-Version verfügbar sein, gefolgt von den Modellen HS10, HS21 und HS25 im November.
Die Double Lock-Wechsler sind bei der BG BAU gelistet. Für größere Bauarten von HS40 bis HS100 sind auch Wechsler mit dem Sicherheitsassistenzsystem Lehmatic Safe Control (LSC) gelistet. Auch die vollhydraulischen Variolock-Wechsler sind aufgeführt, jedoch noch nicht veröffentlicht.
„Unsere Double Lock-Wechsler sind bei der BG BAU gelistet; bei größeren Bauarten von HS40 bis HS100 sind es auch die Wechsler mit dem Sicherheitsassistenzsystem Lehmatic Safe Controll (LSC). Aufgeführt sind auch die vollhydraulischen Variolock-Wechsler, aber noch nicht veröffentlicht“, sagt Marketing-Leiter Rainer Matz unter Verweis auf die Arbeitsschutzprämien der BG BAU.
Die Berufsgenossenschaft fördert den Kauf hydraulischer Schnellwechsler mit automatischer Erkennung der Verriegelungsposition oder zusätzlicher Verriegelung, die bestimmte Arbeitsschutzkriterien erfüllen, mit bis zu 1800 Euro pro Gerät. Die Double Lock-, LSC- und Variolock-Wechsler von Lehnhoff gehören zu den förderfähigen Systemen.
