Der Nedo Linus HV: Präzision für den GaLaBau

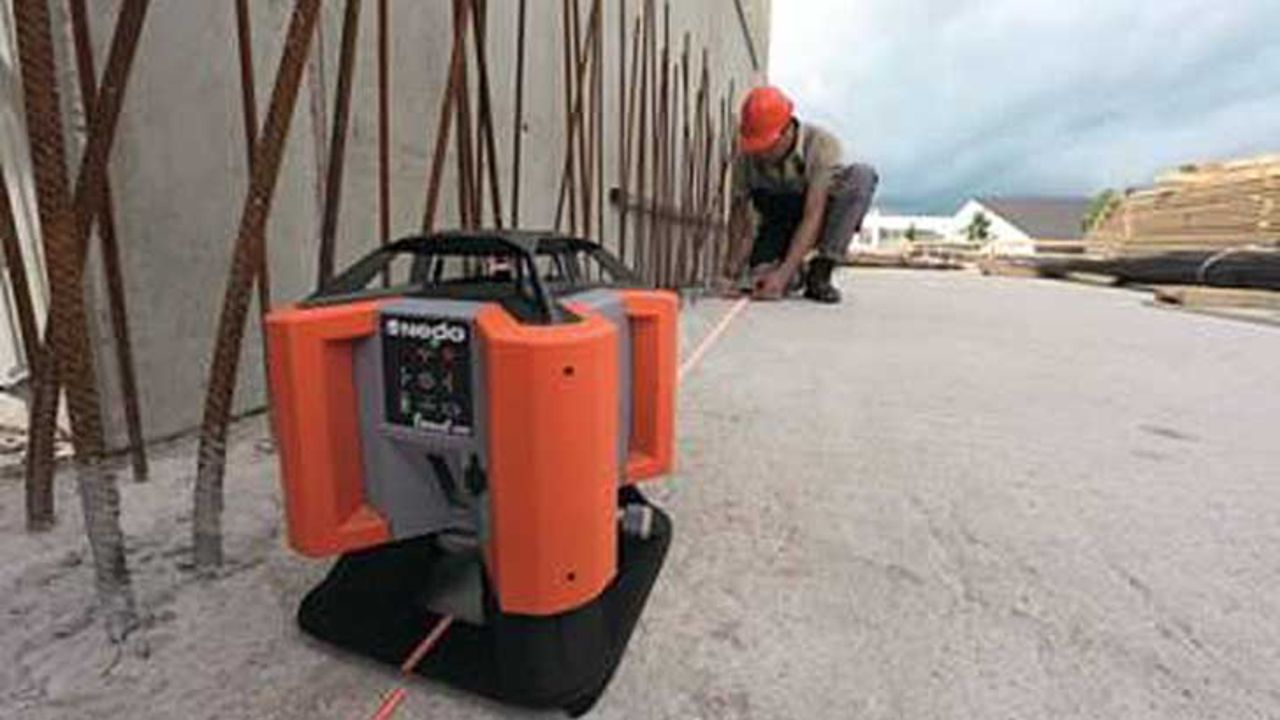

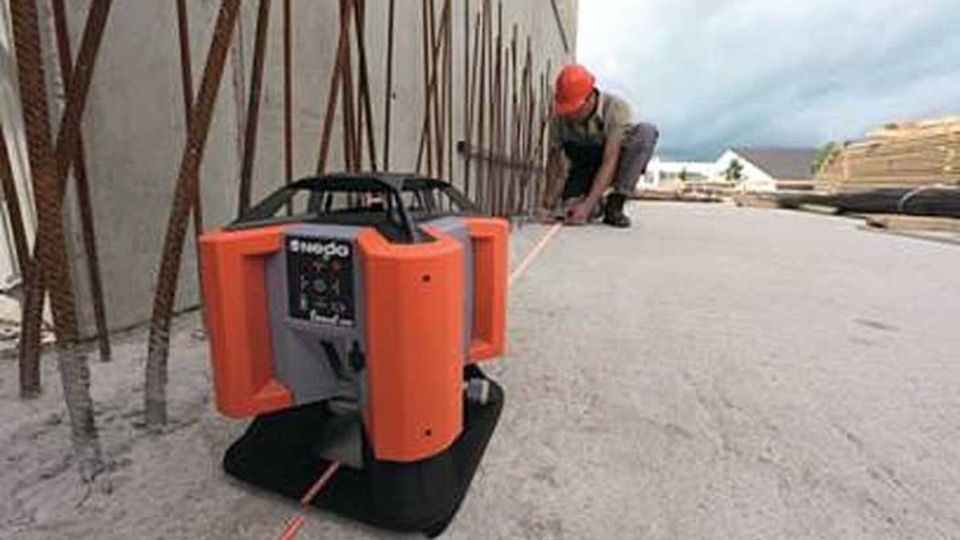

Laser sind im Garten- und Landschaftsbau für horizontale Nivellierarbeiten etabliert. Für das Abtragen rechter Winkel im Außenbereich waren bisher jedoch oft nur unzureichende Lösungen verfügbar. Die Nedo GmbH & Co. KG hat hierfür den Universallaser Linus HV entwickelt, der neben einer horizontalen auch bis zu vier vertikale Ebenen im 90°-Abstand projiziert.
Der Linus HV ist für den Baustellenalltag konzipiert. Sein robustes Gehäuse und die elektronische Horizontierung sollen Präzision und Funktion auch unter anspruchsvollen Bedingungen gewährleisten. Ein speziell für den Außeneinsatz entwickelter Empfänger mit integrierter Millimeteranzeige unterstützt die schnelle und genaue Ausrichtung.
Präzision bei rechten Winkeln
Für das präzise Anlegen rechter Winkel, beispielsweise bei Bodenplatten, Randsteinen oder Fundamenten, bietet der Linus HV eine Alternative zu aufwendigen Vermessungsmethoden. Der Laser ermöglicht das direkte Abtragen von Winkeln mittels vertikaler Laserebenen. Er verfügt über vier zusätzliche Lasermodule, die sich einzeln zu- oder abschalten lassen und Linien auf den Boden oder angrenzende Wände projizieren.
Alle Module entsprechen der Laserklasse 2M. Starke Akkus gewährleisten eine Betriebszeit von 30 Stunden, was einen zuverlässigen Einsatz über einen Arbeitstag hinaus ermöglicht.
Praktische Handhabung und präzise Ausrichtung
Der Laser verfügt über einen abnehmbaren Standfuß mit Feintrieb, der eine feinfühlige Drehung ermöglicht. Alternativ kann der Linus HV auf herkömmliche Stative mit 5/8-Zoll-Gewinde montiert werden. Die Laserebenen horizontieren sich mit einer Genauigkeit von 0,1 mm/m.
Der speziell entwickelte Empfänger Acceptor Line unterstützt das präzise Arbeiten. Er besitzt ein 50 mm langes Sensorfeld und zeigt die Abweichung der Laserebene von der Referenzmarke in einer Millimeteranzeige an. Dies ermöglicht dem Bediener, Korrekturen schnell und zielgerichtet vorzunehmen.
Die Abstimmung von Laser und Empfänger sorgt für eine effiziente Ausrichtung. Der Abstand von den Strahlaustritten der vertikalen Laserebenen zur Seitenkante des Geräts entspricht dem Abstand von der Mitte des Empfangsfeldes zur Unterkante des Acceptors, was die Handhabung vereinfacht.
Robuste Technik für den Baustelleneinsatz
Der Linus HV ist in einem nach IP 65 geschützten Gehäuse untergebracht, das eine Haube aus Aluminium-Druckguss und gummierte Griffe umfasst. Diese Konstruktion soll die Technik vor Wind, Wetter und Schmutz schützen. Das Gerät ist so konzipiert, dass es Stürze aus bis zu 1,5 m Höhe verkraften kann. Die elektronische Horizontierung, basierend auf elektronischen Libellen und Stellmotoren, richtet den Laser automatisch horizontal aus und soll eine Dejustierung auch bei Stößen verhindern.
Auch der Acceptor Line erfüllt die Schutzklasse IP 65 und wird mit einer Heavy-Duty-Halteklammer geliefert. Der Körper der Halteklammer besteht aus Aluminium, was ihre Langlebigkeit und Bruchsicherheit erhöhen soll. Die Gewindespindel hat einen Durchmesser von 16 mm. Die bewegliche Pressscheibe aus Aluminium ist für maximale Reibung strukturiert, während gummierte Noppen auf der gegenüberliegenden Innenseite für sicheren Halt sorgen. Die Klammer ist so geformt, dass sie eine ebene Rückseite für das Anzeichnen von Meterrissen bietet und dank des Universalflansches mit allen Nedo-Empfängern kompatibel ist.
