Nachhaltiger Umgang mit Regenwasser im GaLaBau
Die Europäische Union fordert seit dem Jahr 2000 durch die EG-Wasserrahmenrichtlinie (WRRL) einen guten Zustand aller EU-Gewässer bis 2015, definiert durch eine gewässertypische Fauna und Flora. In Deutschland erfüllen derzeit lediglich 14 % der Oberflächengewässer und 47 % des Grundwassers diese Vorgabe.

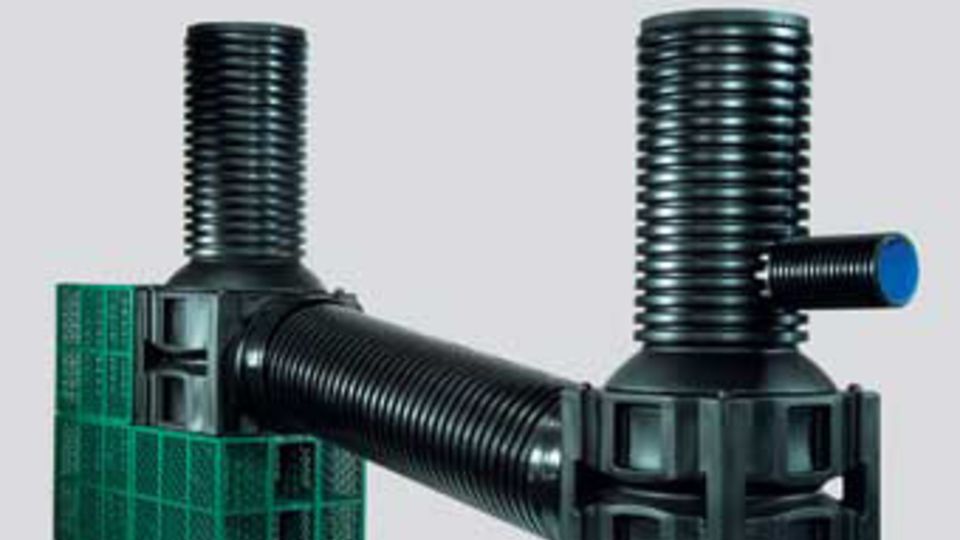

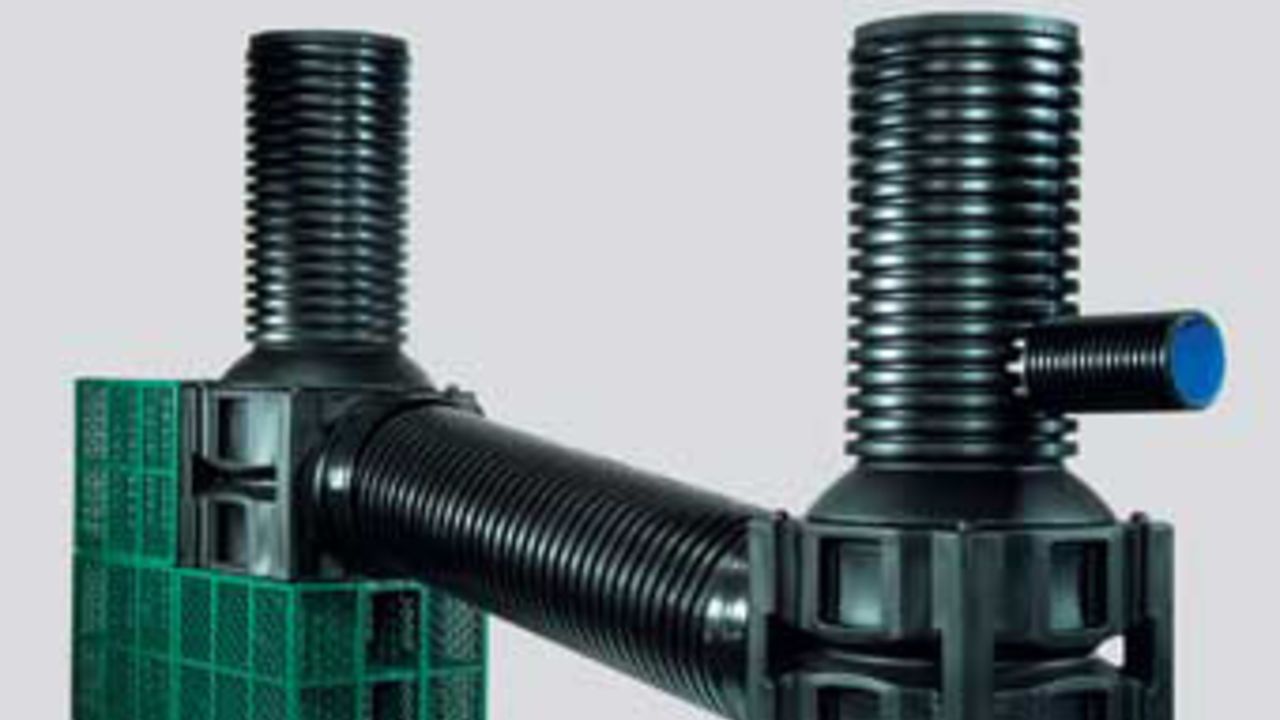

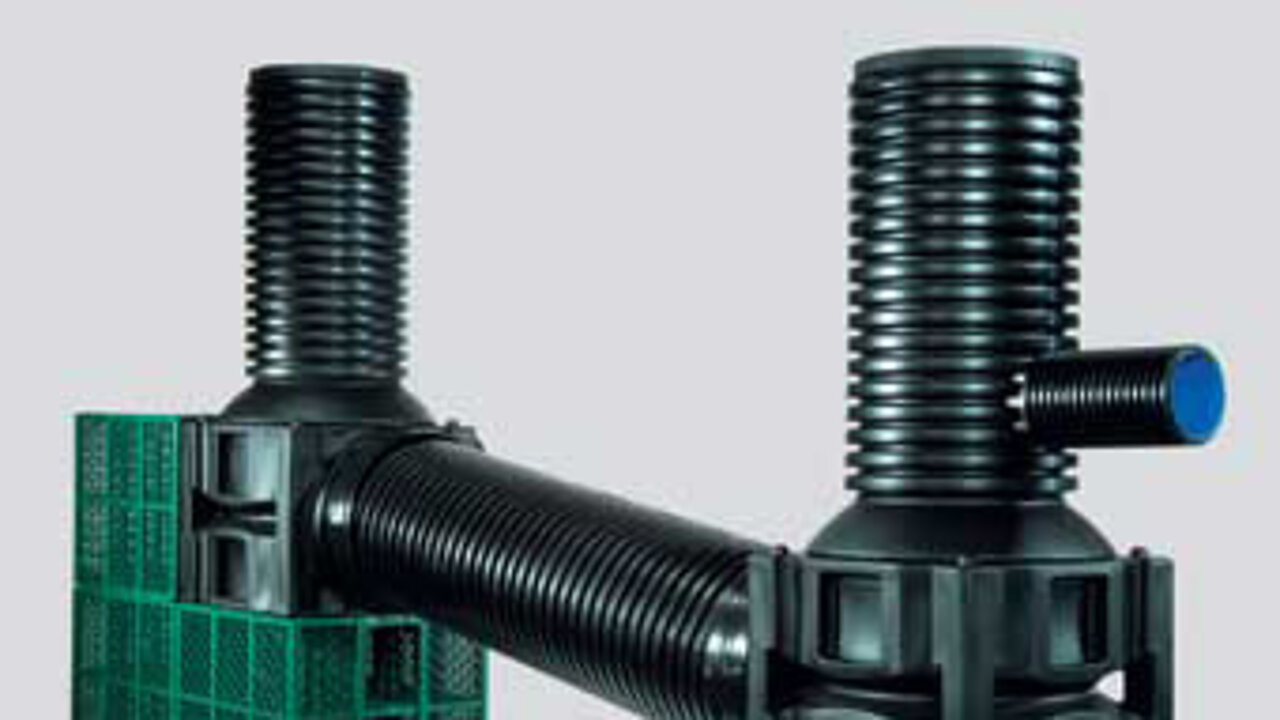

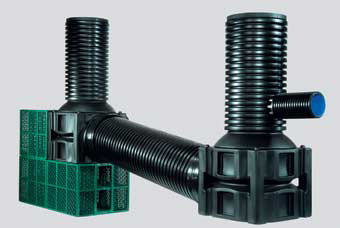

Der Schutz des Grundwassers und ein nachhaltiger Umgang mit Regenwasser gewinnen daher an Bedeutung. Die organische Belastung der Gewässer resultiert heute oft aus der Regenwasserkanalisation, da Regenwasser Stoffe aus dem Straßenverkehr oder der Industrie aufnehmen kann. Die Fränkischen Rohrwerke bieten hierfür unterirdische Regenwasserbehandlungsanlagen wie Rigo-clean, Sedi-pipe und Sedi-substrator an, die zum Grundwasserschutz beitragen.
Diese Anlagen lassen sich modular mit bewährten Drainagesystemen, wie Rigo-fill inspect, sowie untereinander kombinieren. Sie ermöglichen eine platzsparende und gezielte Entsorgung von Schadstoffen und sind durch Kanalspültechnik wartungsfreundlich. Eine Reinigung des Regenwassers vor der Einleitung oder Versickerung ist notwendig, um das Eindringen von Schadstoffen ins Grundwasser zu verhindern. Hierfür stehen die Lösungen Rigo-clean, Sedi-pipe und Sedi-substrator zur Verfügung, die auf unterschiedliche Anforderungen abgestimmt sind.
Rigolenschutz mit Rigo-clean
Aus langjähriger Erfahrung wissen wir, dass die Verschmutzung einer Rigole oft zu einer abnehmenden Versickerungsleistung führt.
Dies erklärt Dietmar Adams, Produktmanager im Bereich Drainage bei den Fränkischen Rohrwerken. Um dies zu vermeiden, wurde der Reinigungsschacht Rigo-clean entwickelt. Er hält Grobschmutz, Feinanteile bis 0,5 mm, Schwimmstoffe und Leichtflüssigkeiten zurück und schützt so die Rigole.
Der Rigo-clean kann für Dachabflüsse oder Abflüsse befestigter Flächen bis 1000 m² eingesetzt oder als Vorreinigungsstufe vor Sedi-pipe oder Sedi-substrator geschaltet werden. Es gibt zwei Varianten: Der Rigo-clean 500 oZ (Zulauf von oben) ersetzt den Straßenablauf, während der Rigo-clean sZ (Zulauf seitlich) direkt vor der Rigole installiert wird. Die Wartung erfolgt durch Herausziehen der Siebplatte, Absaugen des Sediments und Wiedereinsetzen der Siebplatte.
Feinstoffrückhaltung durch Sedimentation mit Sedi-pipe
Sedi-pipe nutzt die Schwerkraft zur Abscheidung von Feinstoffen, die hauptsächlich an kleine und kleinste Festpartikel gebunden sind. Der Wasserzulauf kann seitlich über einen 360° schwenkbaren Zulauf und/oder über einen Einlaufrost von oben erfolgen. Das Regenwasser fließt in eine leicht ansteigende Sedimentationsstrecke, wo sich Sedimente im unteren Bereich ablagern.
Ein integrierter Strömungstrenner verhindert die Remobilisierung der Ablagerungen, selbst bei Starkregen. Durch den Dauerstaubetrieb bleiben die Ablagerungen in der Schlammphase, was eine Reinigung der Anlage mit herkömmlicher Spültechnik ermöglicht. Sedi-pipe schützt das Grundwasser vor Schadstoffen, die Versickerungsanlage vor Kolmation und ermöglicht eine umweltgerechte Schadstoffentsorgung. Die unterirdische Installation und geringe Einbautiefe erleichtern die Planung und den Einbau, da kein Kraneinsatz erforderlich ist.
Optimierte Regenwasserbewirtschaftung mit Sedi-substrator
Der Sedi-substrator reinigt Regenwasser zusätzlich zur Wirkung von Sedi-pipe mittels einer Substratstufe. Diese filtert Feinstpartikel heraus und absorbiert gelöste Schadstoffe.
In situ Versuche an stark befahrenen Autobahnabschnitten haben gezeigt, dass der Einsatz der Substratstufe die Reinigungsleistung optimiert. Denn der Großteil der gelösten Schadstoffe und Schwermetalle wird durch das Substrat absorbiert. Daher ist sie besonders für die so genannte 'belebte Zone’ geeignet.
Die „belebte Zone“ ist der Bereich von der Erdoberfläche bis maximal 1-2 m Tiefe, in dem Pflanzenwachstum möglich ist. Hier werden durch physikalisch-chemische Prozesse Feinstpartikel, Schwermetalle und weitere gelöste Schadstoffe, wie sie beispielsweise auf stark befahrenen Straßen oder unbeschichteten Metalldächern anfallen, absorbiert. Der Sedi-substrator bietet eine Substratorpatrone mit einer Lebensdauer von bis zu vier Jahren und einen problemlosen Austauschmechanismus.
Die drei unterirdischen Reinigungsanlagen ergänzen das System Rigo-fill inspect. Diese Füllkörper-Rigole ist kamerabefahrbar und spülbar. Sie erhöht die Lebensdauer der Rigole, besitzt ein Speichervolumen von 96 % und erleichtert durch ihre Maße von 80 x 80 x 66 cm die Arbeit des Monteurs.
