Vielseitiger Einsatz des VÖGELE SUPER 800
Der Kleinfertiger SUPER 800 von VÖGELE hat sich seit seiner Einführung im Frühjahr 2005 als vielseitiges Einbaugerät etabliert. Er wurde für den Einbau von Asphalt sowie für Schotter und ähnliche Baustoffe konzipiert. Das Gerät findet Anwendung im Straßenbau sowie im Garten- und Landschaftsbau. Ein Beispiel hierfür ist der Einbau einer wassergebundenen Decke auf einem Deich in Köln-Stammheim, einem Teilprojekt des Hochwasserschutzprogramms der Stadt Köln.
Nach dem Hochwasser von 1995 hat die Stadt Köln Maßnahmen zum Schutz vor künftigen Schäden ergriffen. Dazu gehören der Einbau von Stahlbetonwänden und die Ertüchtigung von Deichen. Am Erddeich bei Köln-Stammheim wurde der Deichkopf auf 2,5 km Länge abgetragen, um Spundwände einzubauen. Anschließend wurde der Deich bis zur Spundwandoberkante erhöht und die Deichkrone darauf aufgebaut. Abschließend entstand auf der Deichkrone ein Geh- und Radweg in Form einer wassergebundenen Wegedecke.
Wirtschaftlicher Einbau mit dem SUPER 800
Für die Fertigstellung des Weges wurden zunächst Bordsteine auf der Deichkrone gesetzt, um den 3,00 m breiten Weg zu definieren. Darin wurde eine 5-10 cm starke Ausgleichsschicht aus Schotter 0/32 und darüber eine 4 cm dicke Deckschicht aus 0/5-er Sand eingebaut. Obwohl die Ausschreibung den manuellen Einbau vorsah, schlug die VBS GmbH aus Königswinter den maschinellen Einbau mit einem Kleinfertiger SUPER 800 von VÖGELE vor.
Diese Methode überzeugte die Auftraggeber, da der Fertiger die Schichten schneller und mit weniger Personal einbauen konnte. Zudem gewährleistete der Fertiger eine gleichmäßige Schichtdicke mit konstanter Vorverdichtung, was eine höhere Qualität als beim manuellen Einbau ermöglichte. Der Kleinfertiger ermöglichte einen wirtschaftlichen Einbau: Mit einem Bediener am Fertiger wurden die beiden Schichten auf dem 2.500 m langen Abschnitt innerhalb von drei Tagen eingebaut. Die Arbeitsbreite von 3,00 m stellte für den Kleinfertiger keine Herausforderung dar.
Der Fertiger kann Wege und Asphaltdecken bis maximal 3,20 m Breite einbauen. Die Ausziehbohle vom Typ AB 200 TV verfügt über ein variables Grundelement, das sich hydraulisch von 1,10 m auf 2,0 m verbreitern lässt. Mit festen Verbreiterungsteilen kann die Arbeitsbreite auf bis zu 3,20 m erweitert werden. Die Feinjustierung der Arbeitsbreite ist hydraulisch möglich und kann auch während des Einbaus erfolgen. Mit der AB 200 TV ist zudem der Einbau mit positivem oder negativem Dachprofil realisierbar.
Beschickung und Profilgenauigkeit

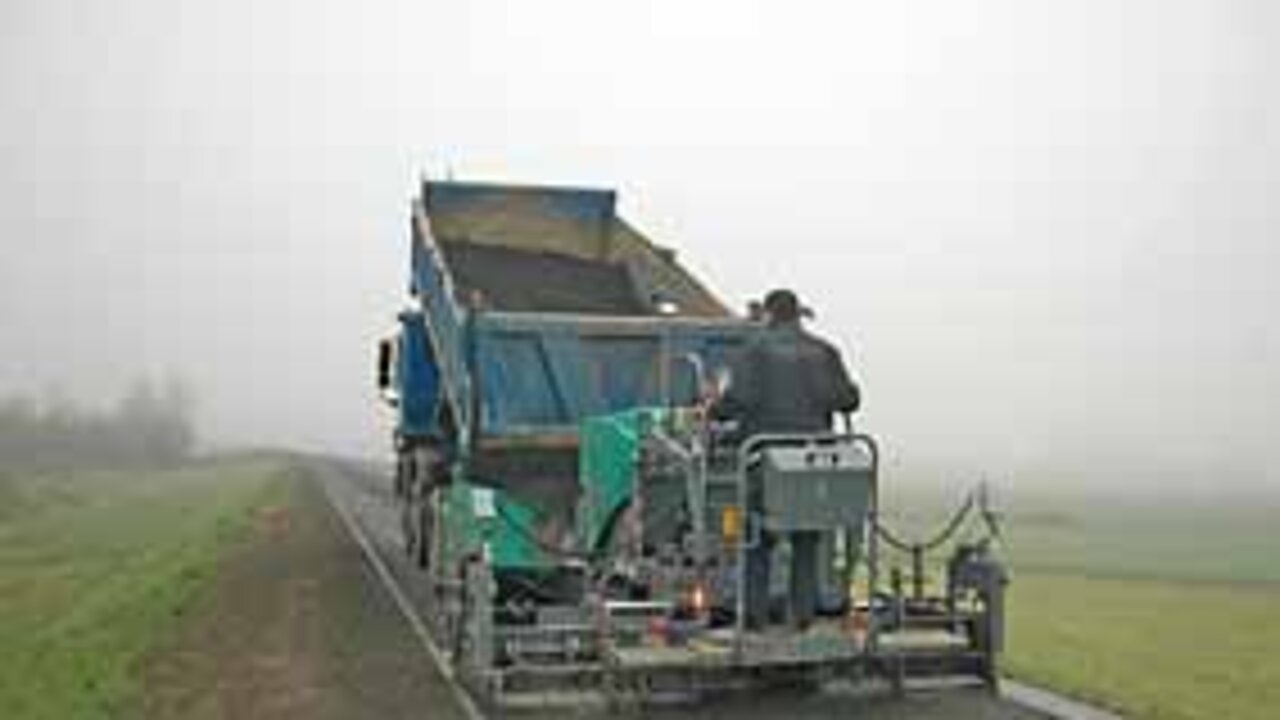

Die Beschickung des Fertigers kann auch durch große Lkw erfolgen. Der Aufnahmebehälter fasst etwa 5 Tonnen Mischgut oder andere Baustoffe. Dies ermöglicht eine wirtschaftliche Abwicklung kleiner Baumaßnahmen. Beim Bau des Kölner Deichs erfolgte die Belieferung mit einem 4-Achs-Lkw, der den Schotter beziehungsweise Sand in zwei bis drei Abladevorgängen an den Fertiger übergab.
Für den Einbau in gewünschter Dicke und mit vorgegebenem Profil ist der SUPER 800 mit der NIVELTRONIC SC ausgestattet. Diese Nivellierautomatik ermöglicht die präzise Überwachung und Steuerung der Bohle für optimale Profilgenauigkeit, auch auf schwierigen Untergründen. Die NIVELTRONIC SC von VÖGELE wurde speziell für Kleinfertiger angepasst und bietet Optionen für typische Einbausituationen. Für die Abtastung einer Referenzfläche stehen mechanische Sensoren zur Verfügung. Auch der Querneigungssensor und der Ultraschallsensor können eingesetzt werden. Beim Einbau des Schotterbettes auf dem Deich dienten die Bordsteine als Referenz, die mit dem Skitaster abgetastet wurden.
Nach drei Tagen Bauzeit zeigten sich die beteiligten Firmen in Köln von der Leistungsfähigkeit und Präzision des Kleinfertigers SUPER 800 überzeugt.
