Effiziente Regenwasserversickerung mit dem Drainstar Filter
Die Systemlösung zur Regenwasserversickerung von Graf wird um den Graf Drainstar Filter erweitert. In Kombination mit dem Graf Sicker-Tunnel bietet der Drainstar Filter eine kompakte Lösung für die dezentrale Entwässerung kleiner bis mittlerer Dachflächen.

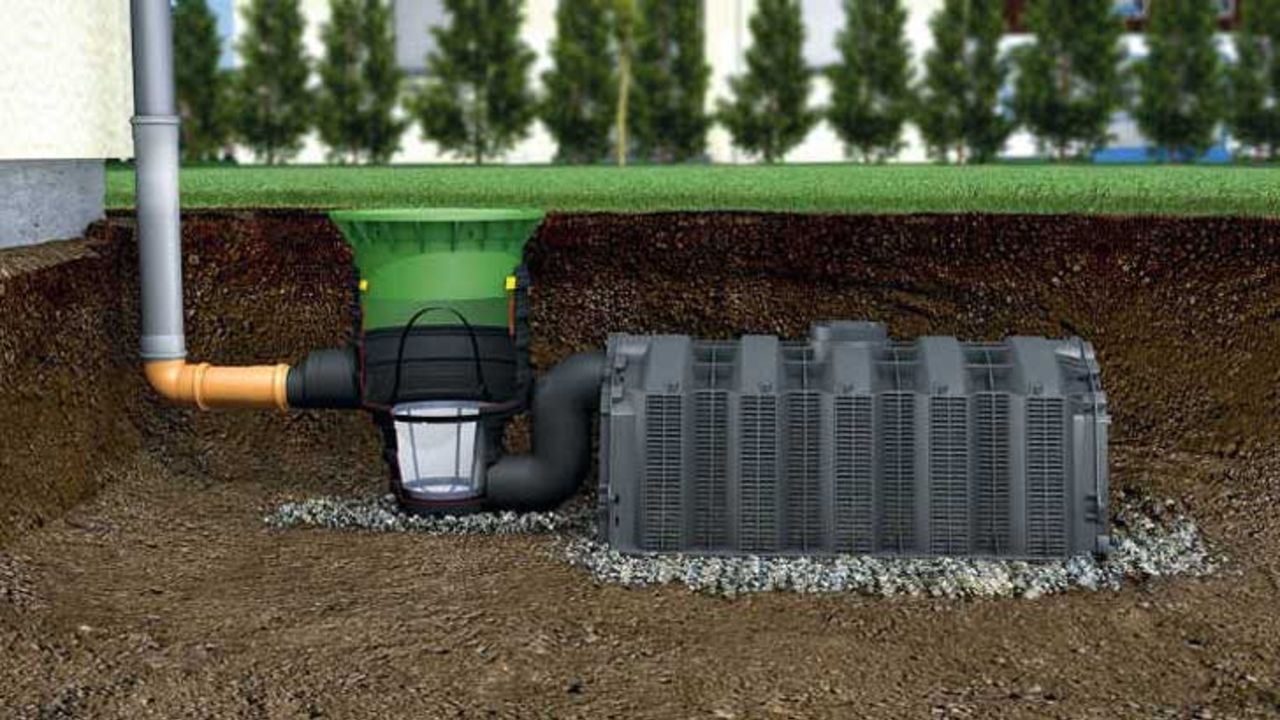

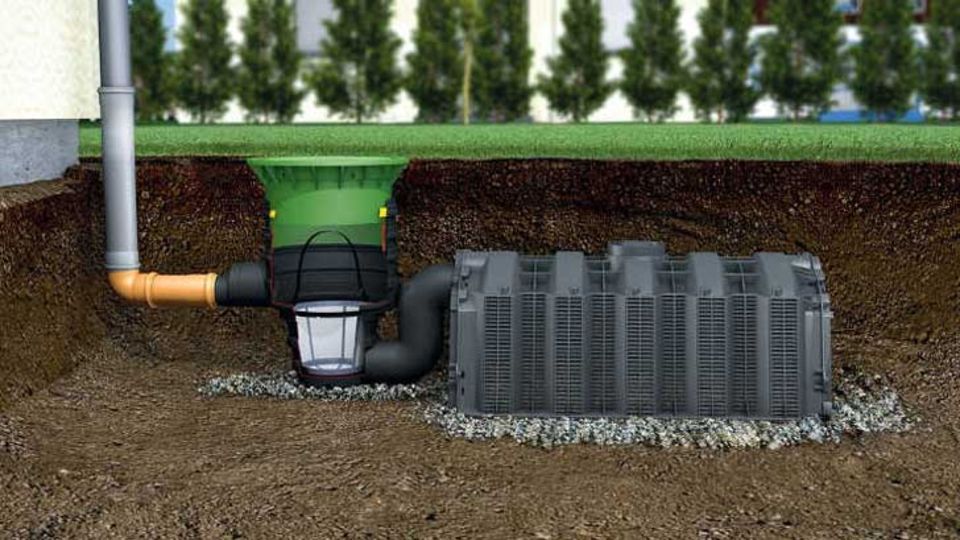

Der Drainstar Filter vereinfacht den Einbau von Versickerungssystemen mit dem Graf Sicker-Tunnel, da beide Produkte auf dem gleichen Einbauniveau in der Grubensohle installiert werden. Dies reduziert den Aushub und die Einbautiefe im Vergleich zu herkömmlichen Filtern, da der Filter ohne Höhenversatz auskommt.
Das eingeleitete Wasser staut sich im Bereich des Filterkorbes an und fließt über den Überlauf in den Sicker-Tunnel. Bohrungen unterhalb des Filterkorbes verhindern ein dauerhaftes Anstauen des Filters mit Wasser. Der Filterkorb mit einer Maschenweite von 0,35 mm hält Laub und andere Verschmutzungen zurück. Ein großer Henkel erleichtert die Entnahme und Revision über den Domschacht.
Der Drainstar Filter wird mittels eines in Höhe und Neigung verstellbaren Teleskop-Domschachts an die Oberfläche angepasst und ist bis zur Geländeoberkante abgedichtet. Die begehbare Abdeckung in Grasgrün fügt sich in Rasenflächen ein. Der Filter verfügt über einen mehrstufigen Anschlussstutzen, der eine Anpassung an die Rohrdimensionen DN 100 und DN 150 ermöglicht.
Ablaufseitig wird das gefilterte Wasser über einen DN 150 Anschluss direkt in den Sicker-Tunnel geleitet. Die aus Recycling-Kunststoff gefertigten Graf Sicker-Tunnel bieten ein dreimal größeres Speichervolumen als herkömmliche Kiesrigolen. Ein Modul mit 11 kg Gewicht ersetzt etwa 800 kg Kies oder 36 m Drainagerohr.
