Erweiterte Funktionen für XPlanung und BIM-Integration
Die Software WS LANDCAD, die seit 1996 auf dem Markt ist, bietet in ihrer Version 2022 erweiterte Funktionen für die XPlanung, die Erstellung von Plangrafiken und die Bearbeitung von Sachdaten. Zudem wurde die BIM-Unterstützung bei Digitalen Geländemodellen (DGM) ausgebaut. Die Anwendung basiert auf AutoCAD oder BricsCAD und richtet sich an Anwender in der Stadtplanung und Landschaftsarchitektur.
Ein Fokus der Weiterentwicklung liegt auf der Unterstützung aktueller Regelwerke und staatlicher Vorgaben. Hierzu zählen der Datenstandard XPlanung für die Bauleit- und Landschaftsplanung sowie BIM-Anforderungen in der Landschaftsarchitektur.
XPlanung und Bauleitplanung
WS LANDCAD 2022 unterstützt die aktuelle Version 5.4 des Datenaustauschformats XPlanGML sowie frühere Versionen. Die Prüfroutinen wurden erweitert und umfassen nun neben der Flächenschlussprüfung auch eine Überlappungsprüfung. Ungewollte Mehrfachstützpunkte können kontrolliert zu einem Stützpunkt zusammengeführt werden.

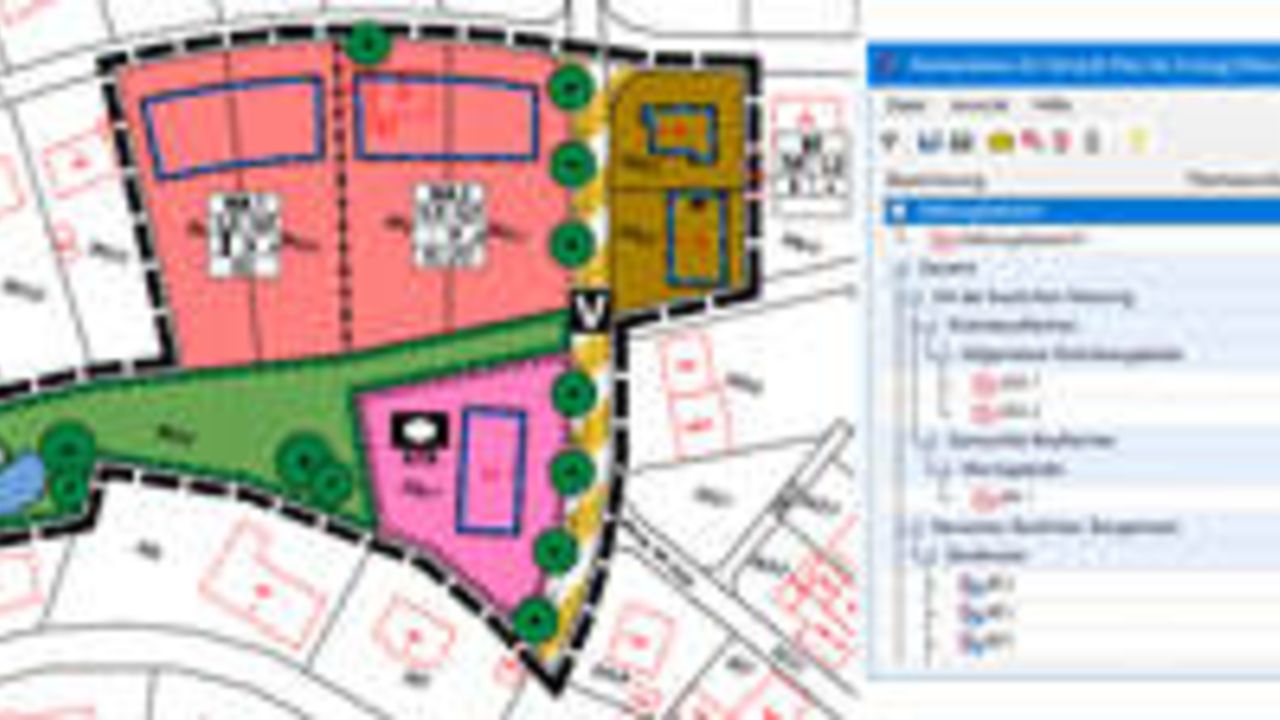

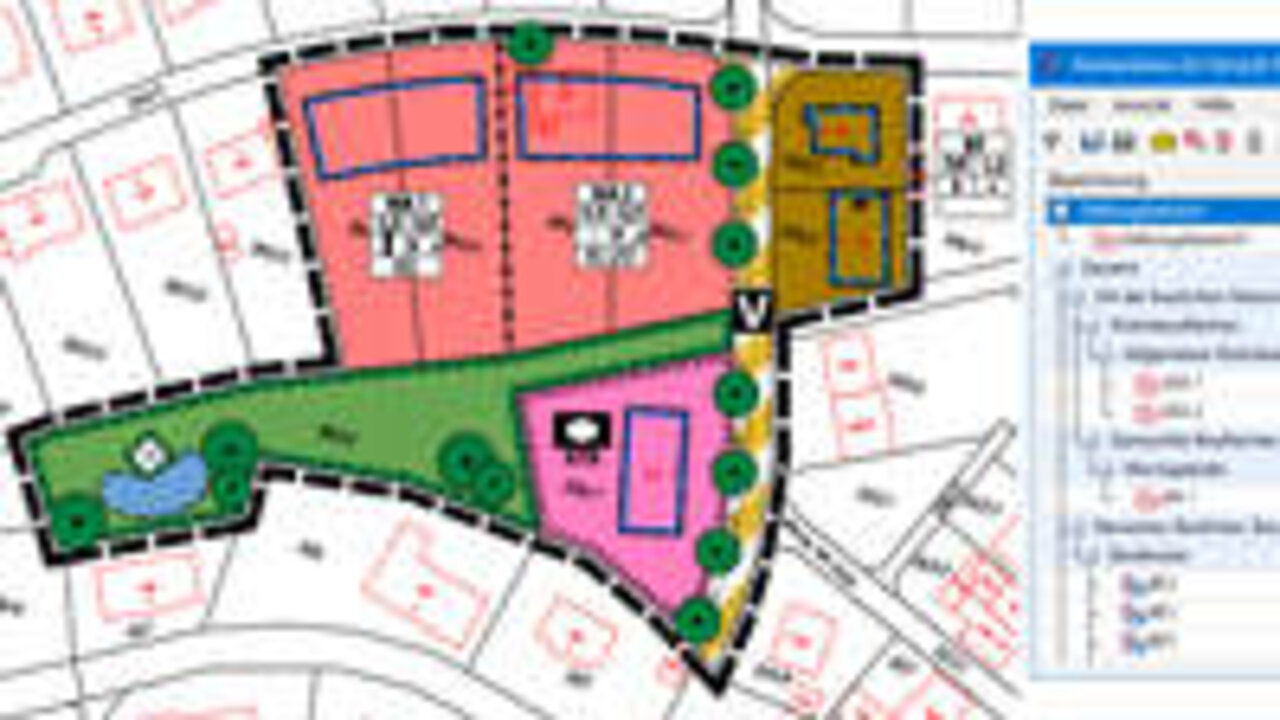

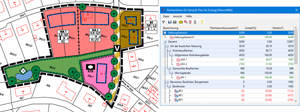

Die Software berücksichtigt zudem die von der XLeitstelle eingeführten externen Codelisten, die eine versionsunabhängige Erweiterung von Zweckbestimmungen und Festlegungsarten ermöglichen. Ein neuer Infobutton erlaubt die gebündelte Anzeige wichtiger Sachinformationen zu einer beliebigen Anzahl von Planzeichen, vergleichbar mit der Arbeitsweise von GIS-Systemen.
Bilanzierung, Grafik und DGM
Bei der Erstellung von Bilanzen können Überlagerungsflächen gezielt in die Berechnungen einbezogen und separat ausgewiesen werden. Die dynamischen Schraffuren wurden um eine Inselerkennung ergänzt, was die Grafikerstellung beschleunigt. Bibliotheken wurden erweitert, unter anderem um aktuelle Schleppkurven. Für die Pflanzplanung steht der aktuelle Bruns-Katalog zur Verfügung.
Im Bereich des Digitalen Geländemodells (DGM) wurde die Prismenberechnung um die Option zur Volumenkörpererstellung für Auf- und Abtrag ergänzt. Die 3D-Konvertierung wurde um Teilvolumen oberhalb und unterhalb einer Bezugsgröße erweitert. Diese Funktionen unterstützen die Einbindung von DGMs in den BIM-Prozess.
Systemvoraussetzungen
WS LANDCAD 2022 ist für Microsoft® Windows ab Version 10 konzipiert. Die Software ist kompatibel mit allen AutoCAD®-Plattformen der Versionen 2019 bis 2022, einschließlich AutoCAD Map, AutoCAD Architecture und Civil 3D. Ebenso werden BricsCAD® in den Versionen 20 bis 22 unterstützt. Für beide Produktfamilien sind ausschließlich 64-Bit-Installationen verfügbar.
